DLS-33A雙位置繼電器概述

DLS-33A型雙位置繼電器(以下筒稱產品)用于各種保護裝置中,以實現機械閉鎖,并有位置指示。

DLS-33A雙位置繼電器使用條件

1使用地點周圍環境溫度為-25~40°C;

2使用地點的大氣壓力為80~106kPa(海拔高度為2km及以下)

3使用地點周圍空氣相對濕度不大于90% ( 25°C) ;

4安裝位置偏高其安裝垂直面的任一方向不大于5°;

5輸入激勵量的變化范圍為100% ~ 110%額定値;

6使用地點不允許有較強的振動與沖擊 ;

7使用地點不得有爆炸危險的介質,周圍介質中不應含有腐蝕金屬和破壞絕緣的氣體及導電介質,不允許充滿蒸氣及有較嚴重的霉菌。

8使用地點應具有防御雨、雪、風、沙的設施;

9使用地點不允許有較強的外磁感應強度。

DLS-33A雙位置繼電器工作原理

3.1結構

產品由兩個相互聯接的電磁機構、互鎖滑塊機構、位置指示器及觸點系統組成。每個電磁機構由磁軛、線圈及銜鐵組成,互鎖滑塊機構由兩個滑塊及拉簧組成。

3.2工作原理

電磁機構的原理同一般的拍合式繼電器,當其中一個電磁機構被激勵時,其電磁線圈產生電磁力矩,吸合銜鐵,銜鐵

帯動互鎖滑塊機構,當去掉激勵量時,由于互鎖機構的作用,使得銜鐵保持在一個位置上,同時,銜鐵帶動了觸點系統,使得觸點也保持在一個位置上。當另一個電磁機構被激勵時,使得銜鐵和觸點系統保持在另一個位置上。而兩個電磁機構不能同時施加激勵量。

當銜鐵動作時,帯動了位置指示器,指示出產品所處的位置。綠牌表示跳閘位置,紅牌表示合閘位置。

DLS-33A系列雙位置繼電器參數

1.觸點形式

2.額定值(激勵量均為直流)

a.電壓繞組的動作值不大于額定電壓值的70% ;3.動作值

b.電流繞組的動作值不大于額定電流值的90%。

4.功率消耗

當輸入激勵量為額定值時,產品中每個繞組的功率消耗不大于12W。

5.熱性能

當環境溫度為+40°C時,產品線圈應能承受110%額定值歷時2min,其溫升不超過65°C。

6.介質強度

產品各導電電路連在一起對外露的非帶電金屬零件或外殼之間,以及線圈電路對觸點電路之間,應能承受2kV(有效值) , 50Hz的交流試驗電壓歷時1min的試驗,而無絕緣擊穿或閃絡現象。

7.觸點性能

產品觸點應能斷開電壓不超過250V,電流不超過1A,容量為50W的直流有感負荷電路(時間常數為5±75ms) ,或電壓不超過

250V,電流不超過3A,容量為250VA的交流電路(功率因數為0.4±0.1 ) 5000次。

8.機械壽命

產品的機械壽命為10000次。

9.產品的動作速率應不大于60次/h,線圈每次通電時間不超過1s。

DLS-33A雙位置繼電器內部接線圖

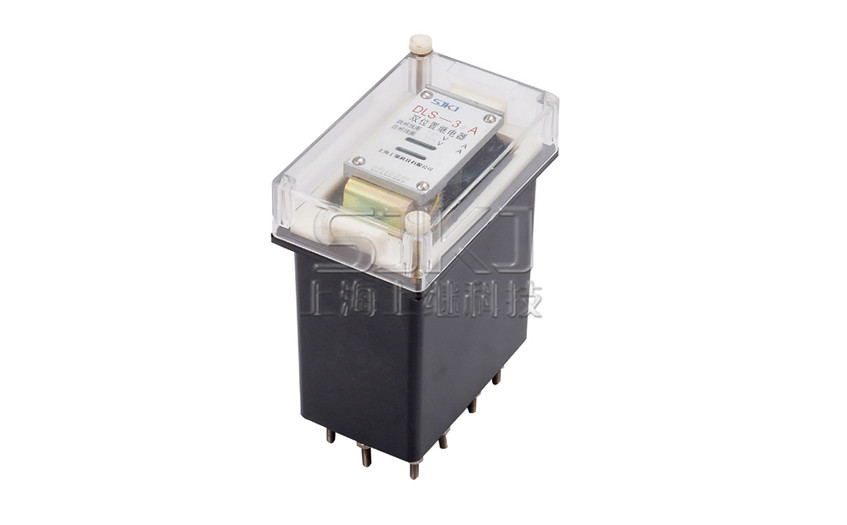

DLS-33A雙位置繼電器外形結構
