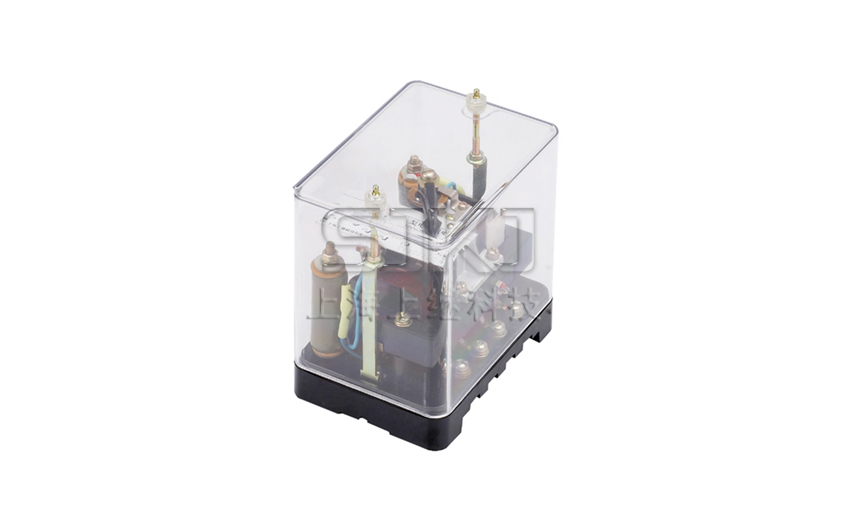

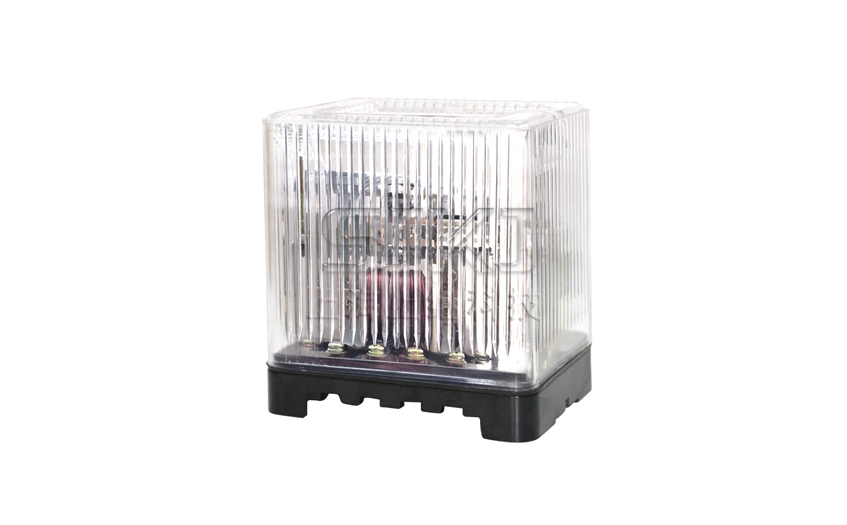

DJ-111電壓繼電器應用范圍

DJ-111電壓繼電器為電磁式瞬動電壓繼電器。廣泛用于電力系統二次回路保護線中，作為低電壓和過電壓保護的啟動元件。

DJ-111電壓繼電器主要技術參數

動作時間：過電壓繼電器在1.1倍實測動作值時，動作時間不大于0.12s；低電壓繼電器在0.5倍實測動作值時，動作時間不大于0.15s；

觸點容量：在電壓不超過250V，電流不超過5A，時間常數為5 ±0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為50W。輸 出觸點在上述規定的負荷條件下，產品能可靠動作及返回5×104次。輸出觸點長期允許接通電流為5A。

介質強度：產品各導電端子連在一起，對外露的非帶電金屬部分或外殼之間，能承受2000V（有效值）50Hz交流電壓歷時1分鐘試驗而 無絕緣擊穿或閃絡現象。

DJ-111電壓繼電器內部接線及外引接線圖（正視圖）

DJ-111電壓繼電器外形尺寸及開孔尺寸
