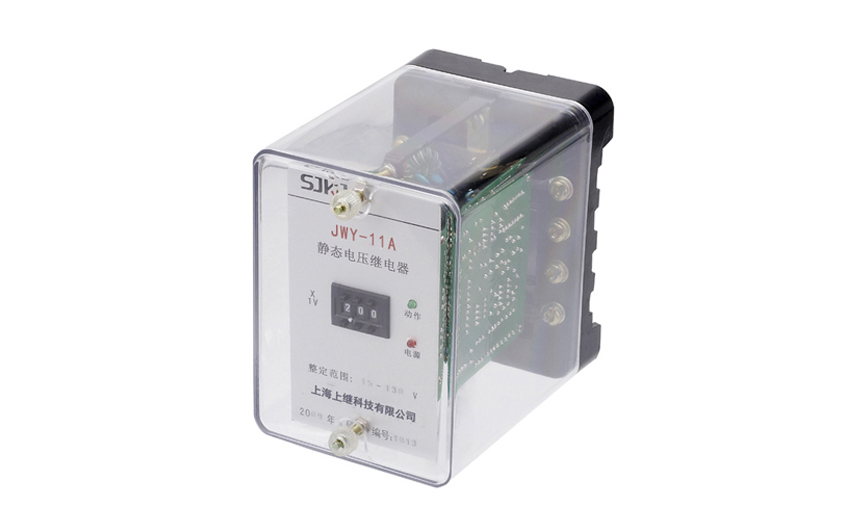

JWY-11A無輔助源電壓繼電器用于發電機，變壓器和輸電線的繼電保護裝置中, 作為過電壓保護或低電壓閉鎖的啟動元件。本繼電器 為集成電路靜態型繼電器，精度高、功耗小、動作時間短、返回系數高、整定直觀方便、范圍寬，且作為低電壓繼電器使用無抖動現象，無 需直流輔助電源完全可以替代電磁型電壓繼電器。

一、JWY-11A無輔助源電壓繼電器的參數

1、交流額定值：100V/50Hz

2、過載能力：交流回路允許長期接通1.2倍額定值。

3、電壓整定范圍：15-240V、80-440V，級差為1V。

4、功率消耗： a、交流回路功耗小于1.5VA(交流額定值100V時)

5、整定誤差

a、在整定范圍內，整定平均誤差的絕對值不大于3%，平均誤差=(5次測量平均值-整定值)/整定值×100%。

b、在基準條件下，同一整定值上測量的5次動作值的**值和最小值應不大于的4%。

c、在-10℃~50℃的溫度下，任一整定點誤差的絕對值應不大于整定值的4%。

6、動作時間

a、過電壓繼電器：1.2倍整定值的動作時間不大于40ms；2倍整定值的動作時間不大于35ms；

7、返回系數

a、過電壓繼電器返回系數為0.85~0.95；

b、低電壓繼電器返回系數為1.02~1.12。

8、返回時間：不大于27ms。

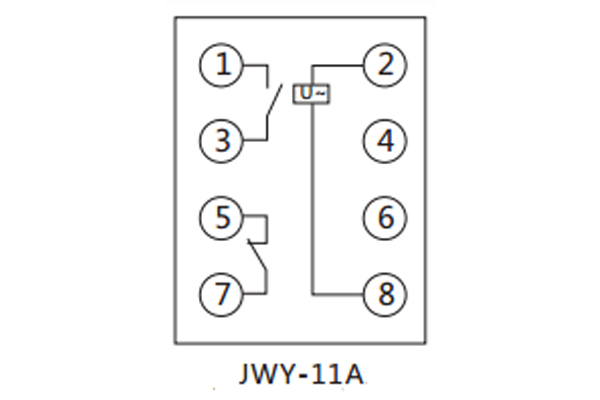

二、JWY-11A無輔助源電壓繼電器的接線圖

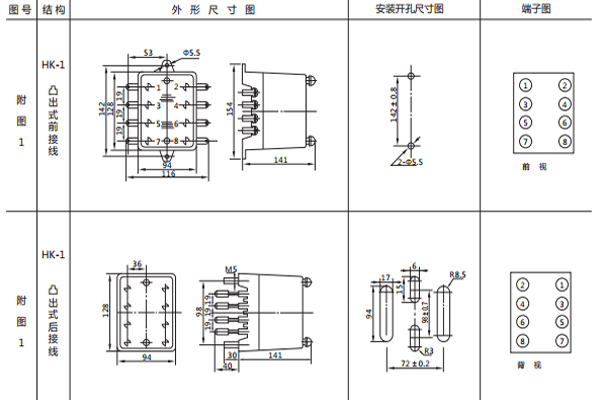

三、JWY-11A無輔助源電壓繼電器的開孔尺寸

JWY-10采用HK-1殼體，如圖所示

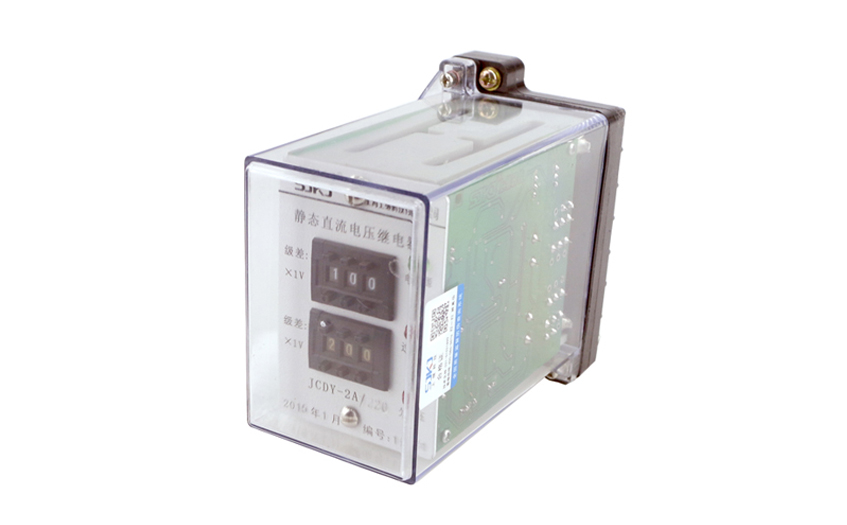

JCDY-2A/220V直流電壓繼電器是JCDY-2直流電壓繼電器改進型，除具有原繼電器的特點外，集過電壓保護、低電壓閉鎖于一體，可廣泛用于直流屏、鎘鎳電池屏，作直流系統工作狀態監視自動調節的測量元件。

一、JCDY-2A直流繼電器的參數

1.額定直流電壓：220V、110V、48V。

2.返回系數：過壓97-99％；欠壓101-103％。

3.動作時間：1.1倍動作值下動作時間不大于25ms；

4.返回時間：1.1倍動作值下返回時間不大于25ms；

5.整定誤差：不大于±2％。

6.功率消耗：不大于10W。

7.觸點容量：在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為50W。 輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5×104次。輸出觸點長期允許接通電流為5A。

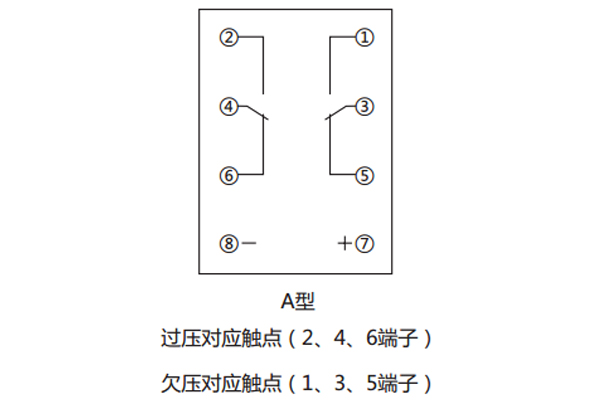

二、JCDY-2A直流繼電器的接線圖

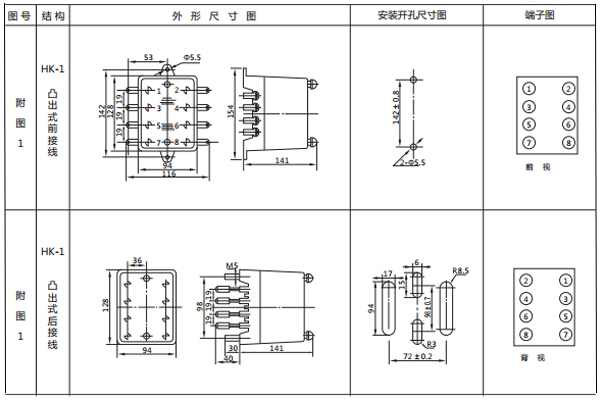

三、JCDY-2A直流繼電器的開孔尺寸

JCDY-2A直流繼電器采用HK-1殼體，如圖所示
