JWL-11集成電路無輔源電流繼電器用于發電機、 變壓器和輸電線的過負荷和短路保護裝置中作為啟動元件。本繼電器為集成電路靜態型繼電器，精度高、功耗小、動作時間快、返回系數高、整定直觀方便、范圍寬，無需提供直流輔助電源可完全替代電磁型電流繼電器。

JWL-11無輔源電流繼電器可替代 DL-10電磁型電流繼電器。JWL-11無輔源電流繼電器采用撥碼開關整定電流值，改變整定值無需校驗，整定范圍寬，有利于用戶壓縮庫存品種。

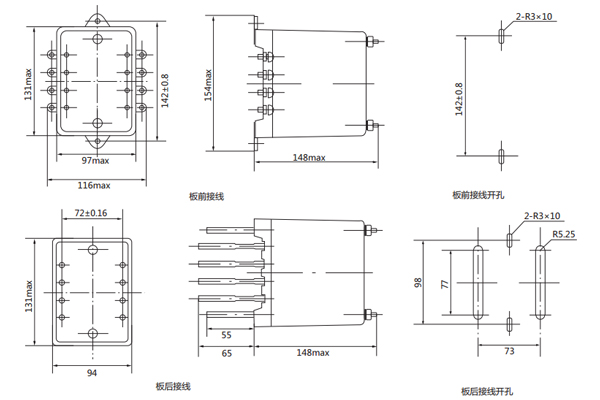

一、JWL-11無輔源電流繼電器的安裝尺寸

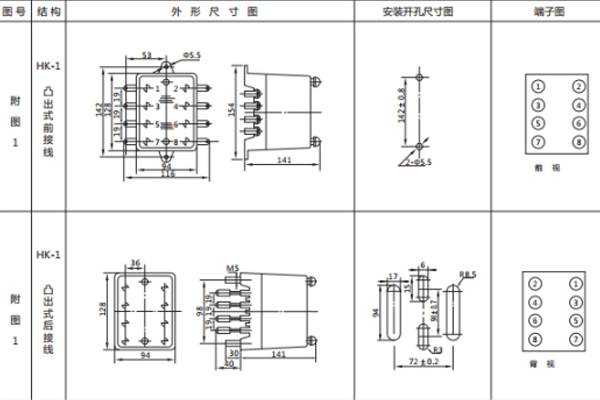

JWL-10采用HK-1殼體，如圖所示

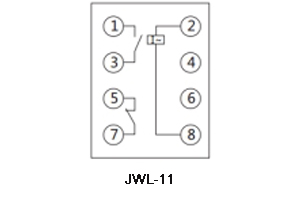

二、JWL-11無輔源電流繼電器的接線圖

三、JWL-11無輔源電流繼電器的技術數據

1、功率消耗：交流回路功耗小于1.5VA(交流額定值5A時)。

2、整定誤差

a、整定值在2-99.9A范圍內，整定平均誤差的絕對值不大于3%；

 平均誤差=(5次測量平均值-整定值)/整定值×100%。

 b、在基準條件下，同一整定值上測量的5次動作值的**值和最小值應不大于的4%。

 c、在-10℃~50℃的溫度下，任一整定點誤差的絕對值應不大于整定值的5%。

 3、交流額定值：5A，50Hz(可長期接通15A電流)。

 4、動作時間: 1.1倍整定值的動作時間不大于40ms；2倍整定值的動作時間不大于35ms。

 5、返回系數：0.85-0.95

 6、 返回時間：不大于27ms。

DL-11電流繼電器，為電磁式瞬動過電流繼電器，它廣泛用于電力系統二次回路繼電保護裝置線路中，作為過電流啟動元件。

一、DL-11電流繼電器的安裝尺寸

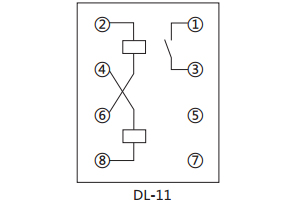

二、DL-11電流繼電器的接線圖

三、DL-11電流繼電器的技術數據

1.**整定值：0.01A

2.整定范圍：0.0025~0.01A

3.動作電流：

a）線圈串聯：0.0025~0.005A

b）線圈并聯：0.005~0.01A

4.功率消耗：不大于7VA

5.觸點數量：動合1個

6.返回系數：不小于0.8

7.動作時間：在1.1倍實測動作值時，動作時間不大于0.12s；在2倍實測動作值時，動作時間不大于0.04s。

8.觸點容量：在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為50W。 輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5×104次。輸出觸點長期允許接通電流為5A。

9.介質強度：產品各導電端子連在一起，對外露的非帶電金屬部分或外殼之間，能承受2000V(有效值)50Hz的交流電壓歷時1分鐘試驗 而無絕緣擊穿或閃絡現象。
