SJ10F-3開關柜智能操控裝置（三點式測溫）

二、SJ10F-3開關柜智能操控裝置（三點式測溫）

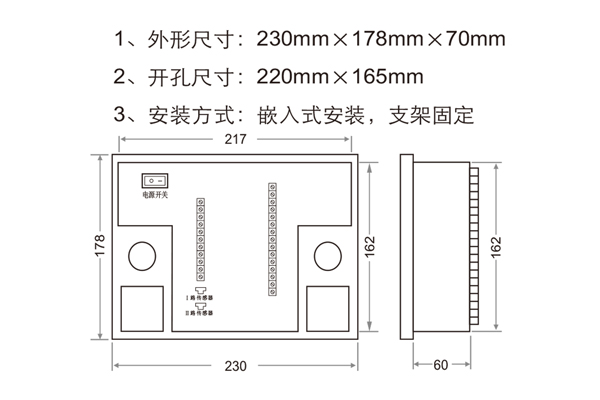

外形及開孔尺寸

三、SJ10F-3開關柜智能操控裝置（三點式測溫）

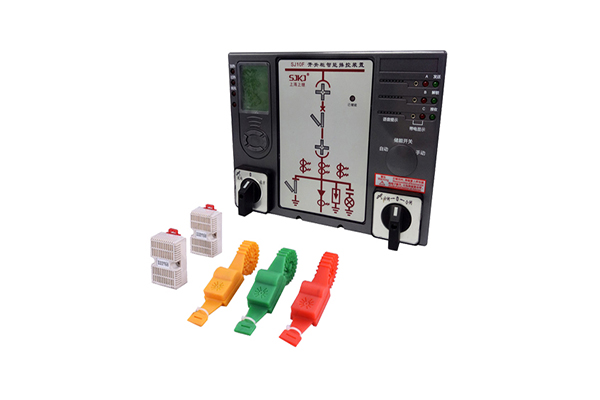

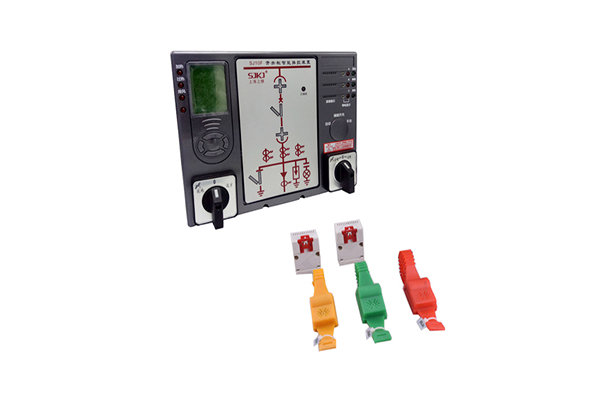

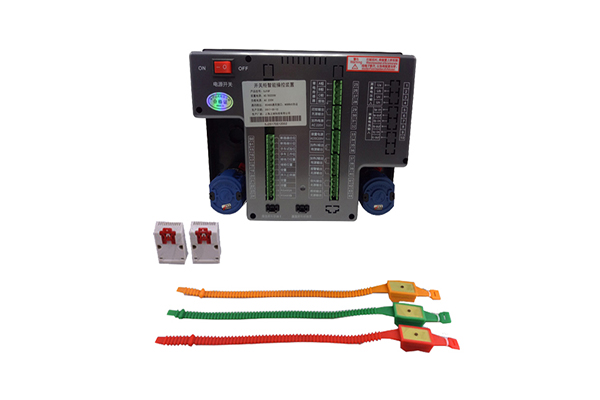

產品實拍

四、SJ10F-3開關柜智能操控裝置（三點式測溫）

使用方法

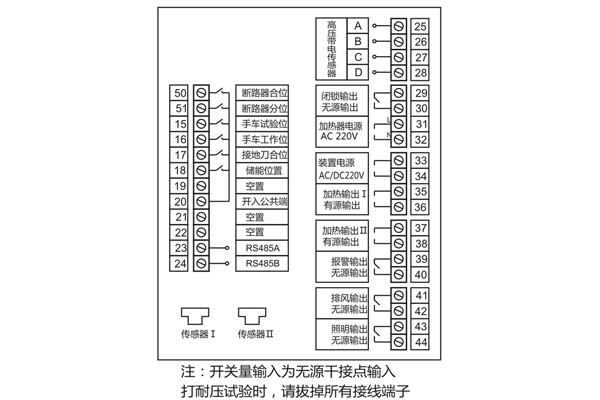

1、 按端子的配線功能接好線并校對準確后通電。

2、 加熱除濕功能實驗只需對傳感器哈氣數顯濕度值上升到啟控值時對應加熱指示燈亮負載啟控。當啟控時未接加熱器斷線報警燈亮則該功能正常。當要強制啟控負載時可將手動按鍵按下加熱指示燈亮負載啟控。

3、 帶電指示器的各個輸入端分別接上對應的高壓帶電傳感器某相高壓試驗時對應的帶電指示燈亮閉鎖有效閉鎖輸出觸點斷開高壓斷開后帶電 9 指示燈滅閉鎖解除燈亮閉鎖輸出觸點閉合。

4、 將各開關量輸入端與公共端短路一下觀察對應功能的指示是否正常發光或熄滅。

五、SJ10F-3開關柜智能操控裝置（三點式測溫）

概述

開關柜智能操控裝置功能強大，它以一體化布局配套于開關柜，簡化了開關柜的面板設計，美化了面板布局。除具有動態模擬指示、帶電顯示及閉鎖、溫濕度顯示及其控制、驗電核相、二次回路電壓值顯示、人體感應帶電提示及柜內照明、語音防誤提示、時間日期顯示、遠方/就地操作、遠程通信等功能外，還具有電力綜合參數測量功能，測量參數為:三相電壓、三相電流、功率因數、有功功率計量、無功功率計量，使開關柜進一步智能化、網絡化、數字化。

六、SJ10F-3開關柜智能操控裝置（三點式測溫）

技術參數

● 工作電源：AC/DC 220V

● 負載加熱電源：AC 220V

● 工作環境：溫度0～ 70℃ 濕度Rh≤95%

● 測量濕度范圍：0~99%RH

● 測量溫度范圍：-20~100℃

● 控制精度：溫度± 1℃    濕度±5%RH±

● 抗電強度：外殼與端子之間≥ AC2000V

● 絕緣性能：外殼與端子之間≥ 100MΩ

● 抗干擾：符合IEC255-22標準

● LED(KV)啟輝電壓：母線電壓×0.15~0.65

● 閉鎖啟控電壓（KV）：母線電壓×0.65
