一、DZ-411中間繼電器的概述

DZ-411中間繼電器用于各種保護和自動控制裝置中，以增加保護和控制回路的接點數量和接點容量。繼電器的磁系統為拍合式，不拆除外殼可以做手動測試，能在溫熱帶使用。

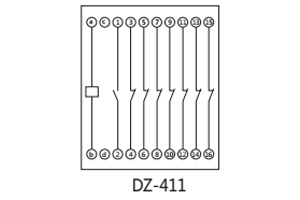

二、DZ-411中間繼電器的接線圖

三、DZ-411中間繼電器的參數

●額定電壓： DC110V、48V、24V、12V。

●動作電壓：不大于額定電壓的60%。

●返回電壓：不小于額定電壓的10%。

●動作時間和返回時間：不大于60ms。

●功率消耗：不大于5W。

●觸點容量：在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5×104次。 輸出觸點長期允許接通電流為5A。

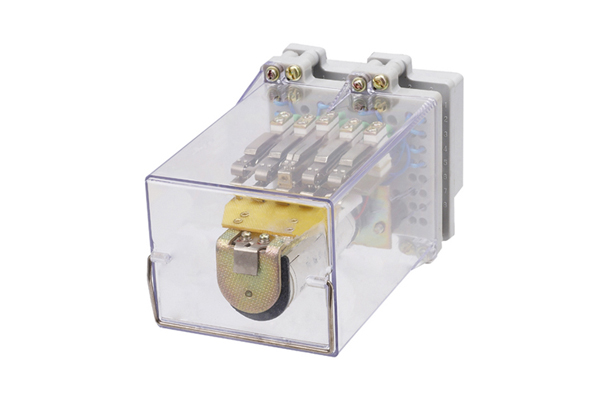

四、DZ-411中間繼電器的結構

⒈線圈裝在"U"形導磁體上，導磁體上面有一個活動的銜鐵，導磁體兩側裝有兩排觸點彈片。在非動作狀態下觸點彈片將銜鐵向上托起，使銜鐵與導磁體之間保持一定間隙。當氣隙間的電磁力矩超過反作用力矩時，銜鐵被吸向導磁體，同時銜鐵壓動觸點彈片，使常閉觸點斷開常開觸點閉合，完成繼電器工作。當電磁力矩減小到一定值時，由于觸點彈片的反作用力矩，而使觸點與銜鐵返回到初始位置，準備下次工作。

⒉本繼電器的"U"形導磁體采用雙鐵心結構，即在兩個邊柱上均可裝設線圈。對于DZY、DZL和DZJ型只裝一個線圈，而對于DZB，DZS，DZK型可根據需要在另一個鐵心上裝以保持線圈或延時用阻尼片等。從而使線圈類型大不相同的繼電器都通用一個導磁體。

3.中間繼電器原理和交流接觸器一樣，都是由固定鐵芯、動鐵芯、彈簧、動觸點、靜觸點、線圈、接線端子和外殼組成。

五、DZ-411中間繼電器的特點

⒈靜態中間繼電器采用線圈電壓較低的多個優質密封小型繼電器組合而成，防潮、防塵、不斷線，可靠性高，克服了電磁型中間繼電器導線過細易斷線的缺點。

⒉功耗小，溫升低，不需外附大功率電阻，可任意安裝及接線方便。

⒊繼電器觸點容量大，工作壽命長。

⒋繼電器動作后有發光管指示，便于現場觀察。

⒌延時只需用面板上的撥碼開關整定，延時精度高，延時范圍可在0.02-5.00S任意整定。

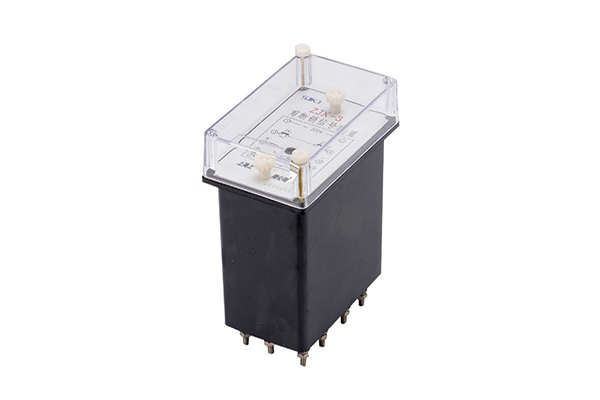

一、ZSX-3型水位信號裝置的用途

ZSX-3水位信號裝置用于水輪合發電機組自動化系統中,作為反應水位變化的信號元件。

二、ZSX-3型水位信號裝置的工作原理

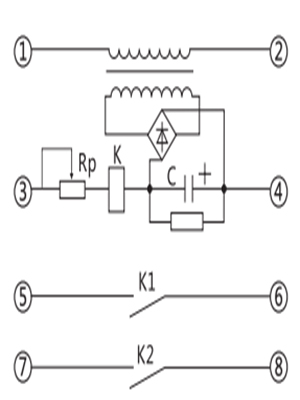

裝置由變壓器、整流橋、小型密封電磁繼電器、電容器、電位器等組成。原理接線圖見圖1。

裝置端子①、②接交流220V、50Hz電源,當水位上升到使③、④(接水位電極)形成通路時電磁繼電器K動作 ,動合觸點閉合 ,裝置發出信號。

三、ZSX-3型水位信號裝置的技術要求

1、額定電壓:裝置的額定電壓為交流220V、50Hz。

2、動作值:裝置的動作電壓不超過85%額定電壓。

3、動作時間:在額定電壓下,裝置動作時間不大于50ms。

4、功率消耗:在額定電壓下,功率消耗不大于3VA。

5、線圈溫升:當周圍環境為40°C時,裝置線圈應能長期承受1.1倍額定電壓,其溫升不超過60°C。

6、觸點斷開容量:在直流有感(τ=5ms)回路, U≤250V, I≤0.4A為30W。

7、介質強度:裝置所有電路對外殼之間及非帶電金屬部分應能耐受2?(有效值) , 50Hz的交流試驗電壓,歷時1min ,而無絕緣擊穿或閃絡現象 。

8、壽命:機械壽命為104次;電壽命為103次。

四、ZSX-3型水位信號裝置的調試方法

1、使用前應對裝置進行外觀檢査。

2、將端子①、②接交流220V、50Hz電源,③、④(使用時分別接水位的兩極)短接,并把電位器之值置于**,檢査動作電壓, 當動作電壓不大于85%額定電壓時,裝置動作。

3、在接入水位電極時,如因水電阻的變化影響動作值時可調整電位器。

五、ZSX-3型水位信號裝置的開孔尺寸

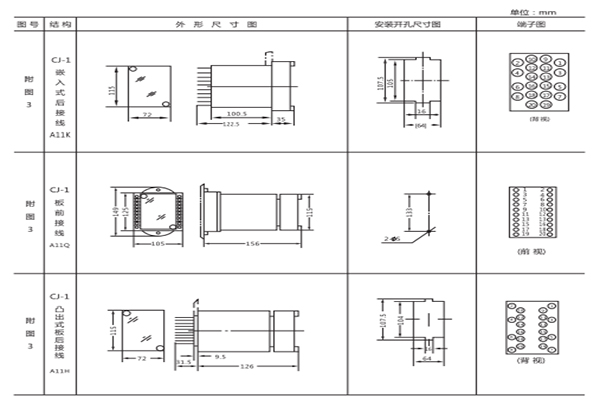

ZSX-3采用A11殼體，如下圖所示
