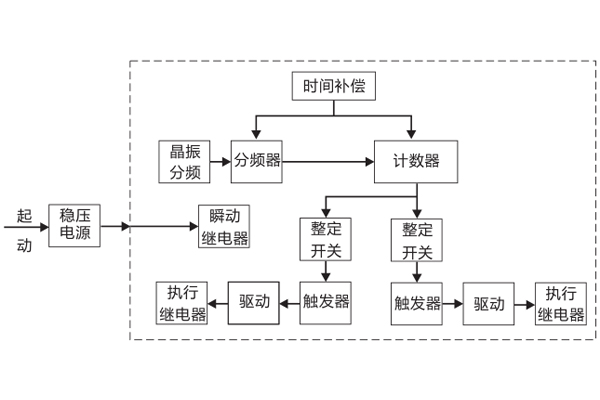

一、SSJ8-12A繼電器工作原理

本繼電器為靜態型數字式時間繼電器，采用進口CMOS集成電路構成，利用分頻、計數原理實現延時。標準時鐘脈沖由石英晶體振蕩器產生。

繼電器一旦施加額定電壓，內部瞬動繼電器動作并出口，同時使晶體起振，產生時鐘脈沖，經分頻后由計數器計數，當所計脈沖數達到延時整定值時，觸發器翻轉，驅動執行繼電器動作出口。

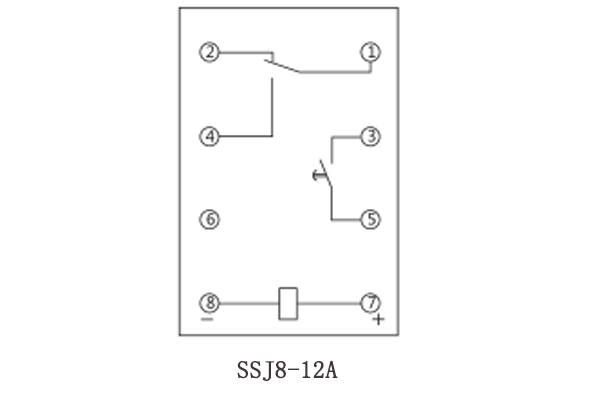

二、SSJ8-12A繼電器接線圖

三、SSJ8-12A繼電器技術參數

1.延時范圍

A： 0.04~9.99S級差為0.01S

B： 0.1~99.9S級差為0.1S

C：1~999S級差為1S

D：1~999M級差為1M

E：1~999H級差為1H

2.延時一致性在基準條件下：

a)延時整定為0.04s~0.99s時，一致性不大于3ms；

b)延時整定大于或等于1s時，一致性不大于(0.1%整定值+3ms)；

3.延時整定誤差在基準條件下，平均誤差不大于(0.1%整定值±3ms)。

4.返回時間:繼電器返回時間不大于25ms。

5.功耗:在額定電壓下，繼電器功率消耗不大于10W。

6.觸點性能在電壓不超過250V，電流不超過1A，時間常數為5ms±0.75ms直流電路中，斷開容量為30W；在電壓不超過250V，電流不超過5A，功率因數為COSφ=0.4±0.1的交流電路中,斷開容量為250VA。 繼電器的電壽命為104次。

7.介質強度

繼電器各導電路對外露的非帶電金屬部分及外殼之間，應能承受2kV（有效值）, 50Hz的交流試驗電壓，歷時1min的試驗，應無絕緣擊穿或閃絡現象。
