一、JX-3/1靜態閃光繼電器工作原理

繼電器利用集成電路、電阻、電容構成RC振蕩器，由控制回路控制起振，并由集成電路內部分頻器分頻選擇得到所需要的振蕩頻率信號，此信號一經放大，由繼電器觸點輸出。

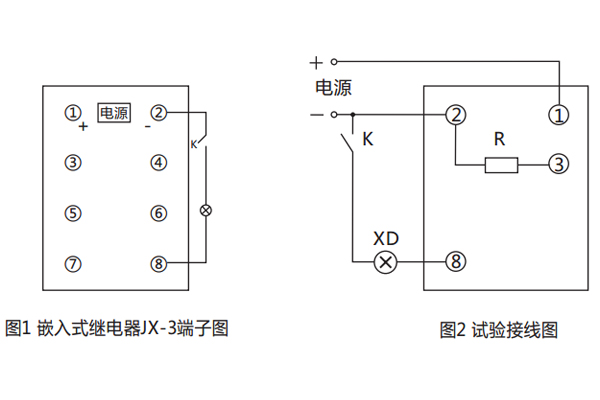

二、JX-3/1靜態閃光繼電器背后接線圖及試驗接線圖

注：1、R為外附電阻。 2、JX-3/1電源引出端子為1（+），2（-），端子8外接閃光燈。

三、JX-3/1靜態閃光繼電器開孔尺寸
