一、JY-13繼電器介紹

JY-13繼電器為集成電路靜態型數字式電壓繼電器,屬于JY系列靜態繼電器, 精度高、功耗小、動作時間短、返回系數高、整定直觀方便、范圍寬，且作為低電壓繼電器使用 無抖動現象, 提供輔助電源后完全可以替代老式電磁型電壓繼電器，輔助電源采用開關電源變換，交直流通用，工作范圍大，從100-300V均能可靠工作，在發電機、變壓器和輸電線的繼電保護裝置中可作為過電壓保護或低電壓閉鎖的啟動元件。JY-13系列繼電器又分為JY-13A靜態數字式集成電路電壓繼電器和JY-13B靜態數字式集成電路電壓繼電器。

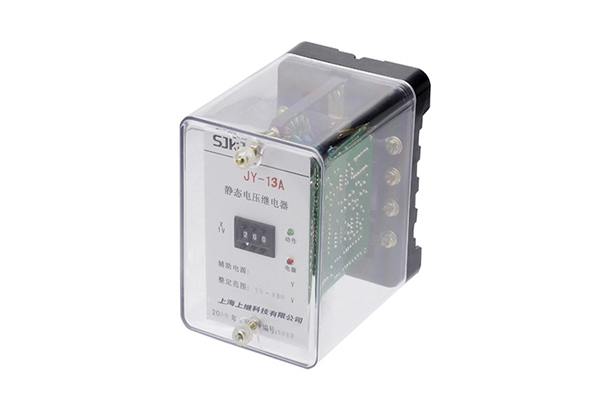

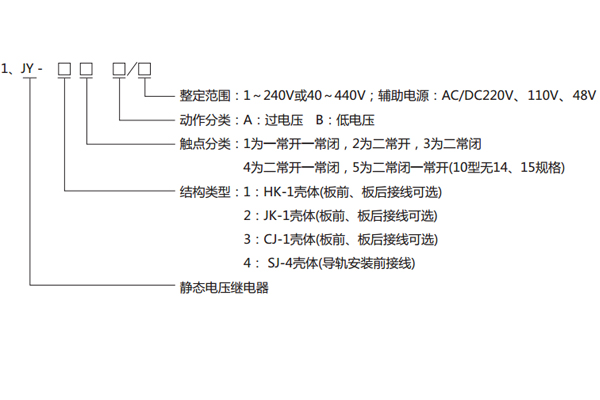

二、JY-13繼電器命名規則

例如：JY-13B

JY-13B繼電器型號數字含義：13

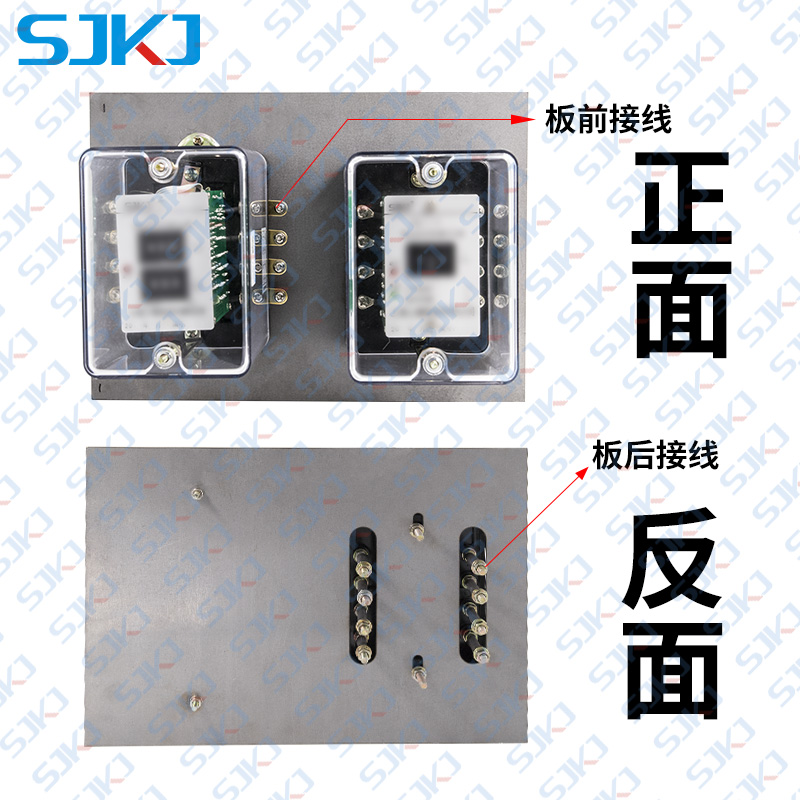

其中第一個數字代表結構類型”1“為HK-1殼體（又有板前和板后接線可選）如下圖

而第二個數字代表的是觸點類型，”3“為有兩個常閉觸點

JY-13B繼電器型號字母含義：JY和B

其中”JY“代表的意思就是這是個靜態電壓繼電器

后面的”B“則代表動作分類就是過電壓和低電壓，“B”就是低電壓的意思，“A”就是過電壓的意思

最后面的整定范圍和輔助電源一般都是和我們客服直接聯系確認的，聯系方式：微信：18930817953  QQ：1932551438。

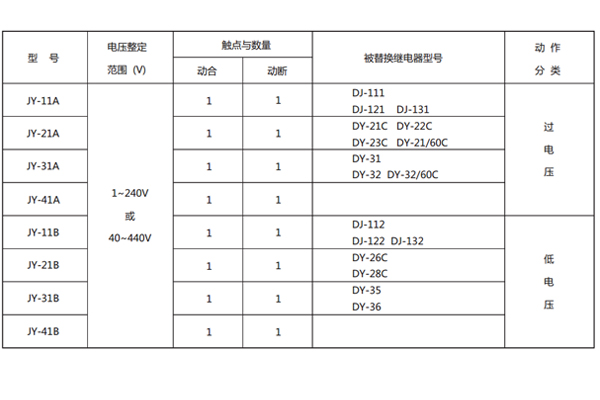

三、JY-13繼電器型號對照替代

JY系列靜態電壓繼電器分為三個系列：JY-10、JY-20、JY-30，可分別替代DJ-100、DY-20C、DY-30等系列電磁型電壓繼電器。 本繼電器采用撥碼開關整定電壓值, 用倍率開關切換，改變整定值無需校驗；整定范圍寬，有利于用戶壓縮庫存品種。

由于JY系列繼電器繁多,對照表中未全部列出,如果有圖中沒有列出的型號請咨詢客服了解，聯系方式：微信：18930817953  QQ：1932551438。

四、JY-13繼電器工作原理接線圖

1、繼電器工作原理框圖見圖1。

2、本繼電器為靜態型繼電器，采用進口集成電路構成；被測量的交流電壓 U~經隔離變壓器降壓后得到與被測電壓成正比的電壓Ui， 經整定后進行整流，整流后脈沖電壓經濾波器濾波，得到與Ui成正比的直流電壓Uo，在電平檢測中Uo與直流參考電壓Ue進行比較，若直流 電壓 Uo 低于參考電壓，電平檢測器輸出正信號，驅動出口繼電器，則本繼電器處于動作狀態。反之，不論是過電壓繼電器或是低電壓繼電 器，若直流電壓 Uo 高于參考電壓Ue，電平檢測器輸出負信號，本繼電器處于不動作狀態。

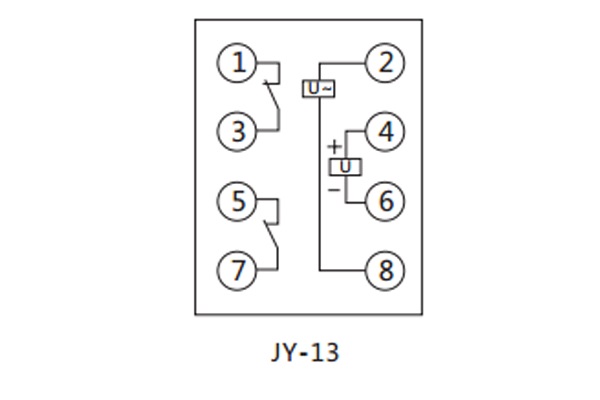

3、JY-13繼電器接線圖
