壓力繼電器是利用液體的壓力來啟閉電氣觸點的液壓電氣轉換元件。當系統壓力達到壓力繼電器的調定值時，發出電信號，使電氣元件（如電磁鐵、電機、時間繼電器、電磁離合器等）動作，使油路卸壓、換向，執行元件實現順序動作，或關閉電動機使系統停止工作，起安全保護作用等。

壓力繼電器結構及工作原理

壓力繼電器是將液壓系統的壓力信號轉換為電信號的控制元件。它是由液壓部分和電器元件兩部分組成。系統中的壓力達到壓力繼電器調定值時，即發出電信號，控制電動執行元件動作，完成各項預定任務。按壓力一位移轉換部件的結構分類，壓力繼電器有柱塞式、膜片式、彈簧管式和波紋管式。柱塞壓力繼電器為常用控制元件。

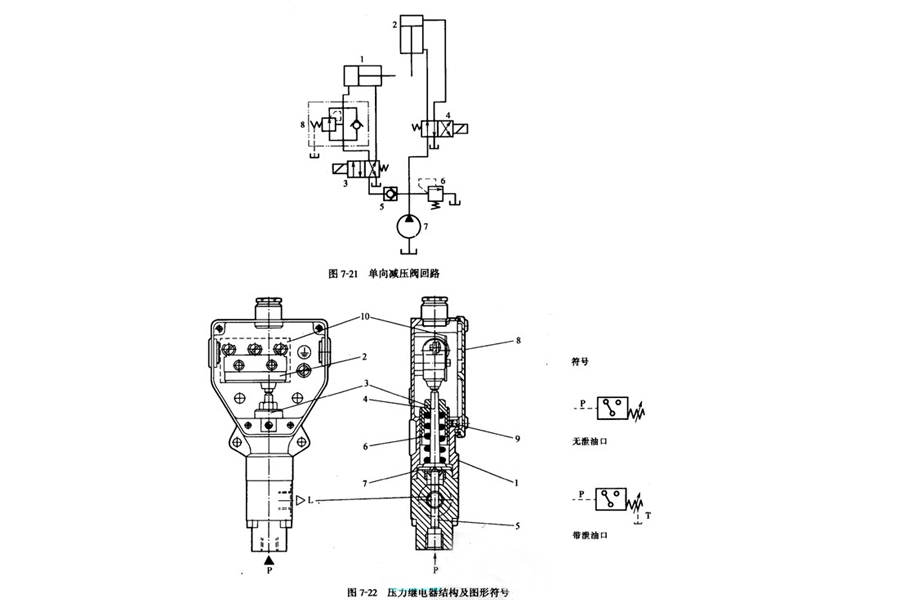

圖7-22為柱塞式壓力繼電器，其組成包括閥體1、微動開關2、調整螺套3、推桿4、柱塞5、調節彈簧6等。被測壓力油由P口進人，并作用在柱塞5上。柱塞5頂壓推桿4，并克服彈簧6的作用力，壓下微動開關10的觸頭，發出電信號。轉動調整螺套3設定繼電器動作壓力，以防止壓力太高時，推桿將微動開關損壞。柱塞與推桿間設機械擋塊7，并由閥體1限位。L為泄漏油口，9為鎖緊頂絲。

柱塞式壓力繼電器采用彈簧做彈性元件，工作可靠，壽命長。

壓力繼電器工作原理

壓力繼電器主要用于對液體或氣體壓力的高低進行檢測并發出開關量信號，以控制電磁閥、液壓泵等設備對壓力的高低進行控制。

壓力繼電器主要由壓力傳送裝置和微動開關等組成，液體或氣體壓力經壓力入口推動橡皮膜和滑桿，克服彈簧反力向上運動，當壓力達到擬定壓力時，觸動微動開關，發出控制信號，旋轉調壓螺母可以改變擬定壓力。

壓力繼電器是利用液體的壓力來啟閉電氣觸點的液壓電氣轉換元件。當系統壓力達到壓力繼電器的調定值時，發出電信號，使電氣元件（如電磁鐵、電機、時間繼電器、電磁離合器等）動作，使油路卸壓、換向，執行元件實現順序動作，或關閉電動機使系統停止工作，起安全保護作用等。

當從繼電器下端進油口3進入的液體壓力達到調定壓力值時，推動柱塞2上移，此位移通過杠桿放大后推動微動開關4動作。改變彈簧1的壓縮量，可以調節繼電器的動作壓力。

應用場合：用于安全保護、控制執行元件的順序動作、用于泵的啟閉、用于泵的卸荷。

注意： 壓力繼電器必須放在壓力有明顯變化的地方才能輸出電信號。若將壓力繼電器放在回油路上，由于回油路直接接回油箱，壓力也沒有變化，所以壓力繼電器也不會工作。

壓力繼電器使用方法

首先用于安全保護時，將壓力繼電器設置在夾緊液壓缸的一端，液壓泵啟動后，首先將工件夾緊，此時夾緊液壓缸的右腔壓力升高，當升高到壓力繼電器的調定值時，壓力繼電器動作，發出電信號使2YA通電，于是切削液壓缸進刀切削。在加工期間，壓力繼電器微動開關的常開觸點始終閉合。若工件沒有夾緊，壓力繼電器2斷開，于是2YA斷電，切削液壓缸立即停止進刀，從而避免工件未夾緊被切削而出事故。

其實用于控制執行元件的順序動作時，液壓泵啟動后，首先2YA通電，液壓缸左腔進油，推動活塞方向右移。當碰到限位器（或死擋鐵）后，系統壓力升高，壓力繼電器發出電信號，使1YA通電，高壓油進入液壓缸的左腔，推動活塞右移。這時若3YA也通電，液壓缸的活塞快速右移;若3YA斷電，則液壓缸的活塞慢速右移，其慢速運動速度由節流閥調節。

再次用于液壓泵卸荷時，壓力繼電器不是控制液壓泵停止轉動，而是控制二位二通電磁閥，將液壓泵5輸出的壓力油流回油箱，使其卸荷。

最后用于液壓泵的啟閉時，有兩個液壓泵，高壓小流量泵，低壓大流量泵。當活塞快速下降時，兩泵同時輸出壓力油。當液壓缸活塞桿抵住工件開始加壓時，壓力繼電器在壓力油作用下發出動作，觸動微動開關，將常閉觸點斷開，使液壓泵停轉。在加工過程中減慢液壓缸的速度，同時減少動力消耗。
