BGZ-1B高周率繼電器的接線圖與開孔尺寸-上海上繼科技有限公司
發表時間：2019-06-19 16:19 瀏覽次數：1066 〖返回〗
一、BGZ-1B高周率繼電器的概述
BGZ-1B繼電器在電力系統的二次繼電保護線路中,作為反應頻率升高的靈敏元件。
二、BGZ-1B高周率繼電器的結構特點
BGZ-1B為晶體管式, LC串聯諧振原理。殼體結構采剛JK2(凸出式后接線)、 JKF2Q(凸出式前接線)標準組件。
三、BGZ-1B高周率繼電器的技術數據

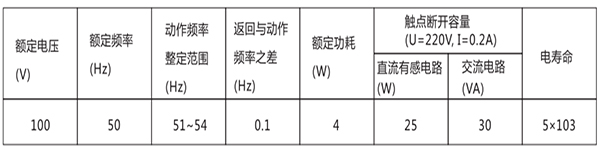

BGZ-1B高周率繼電器的主要技術數據見表。
四、BGZ-1B高周率繼電器的接線圖

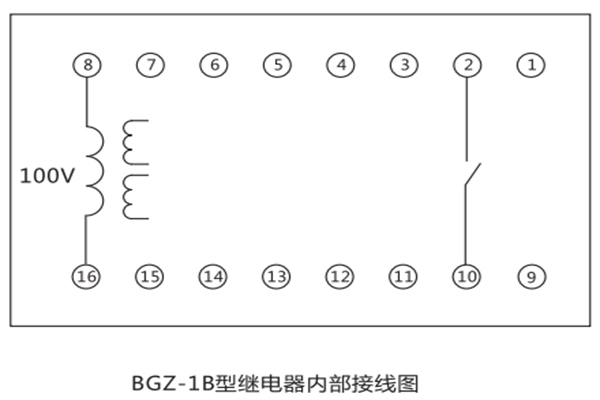

BGZ-1B高周率繼電器內部接線見圖。
五、BGZ-1B高周率繼電器的開孔尺寸

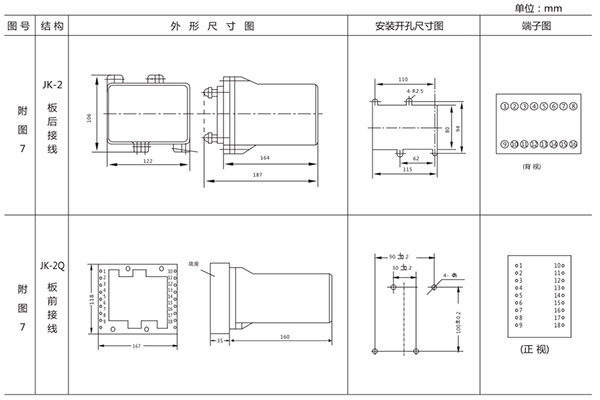

BGZ-1B采用JK-2殼體，如圖所示
上海上繼科技有限公司（專注電力保護繼電器生產廠家）銷售熱線：021-57233089 QQ：1932551438
{以上內容僅供參考，上海上繼科技有限公司有最終解釋權}
