一、DT-1/160同步繼電器的觸點容量

當電壓為220V,電流為2A時,在具有電感性負荷的直流電路中(時間常數為5±0.75ms),觸點的斷開功率為50W,在交流電路中觸點的斷開功率為250VA。

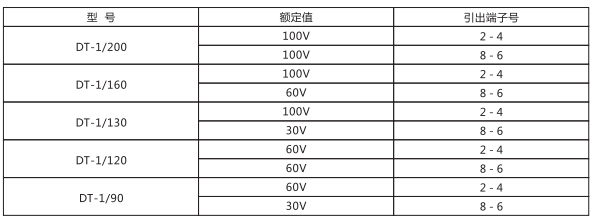

二、DT-1/160同步繼電器的額定值

三、DT-1/160同步繼電器的開孔尺寸

DT-1采用A11殼體，如圖所示

四、DT-1/160同步繼電器的參數

在額定電壓下,當電壓向量間的相角差在20°~40°范圍內時繼電器動作。

1.返回系數:不小于0.8。

2.整定刻度誤差:不大于±7.5%。

3.動作值 一致性:不大于6%。

4.功率消耗:不大于3VA。

5.介質強度:導電部分對于外殼的絕緣耐受2000V,50Hz交流電,歷時1min。

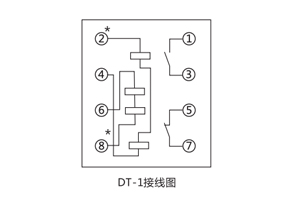

五、DT-1/160同步繼電器的接線圖
