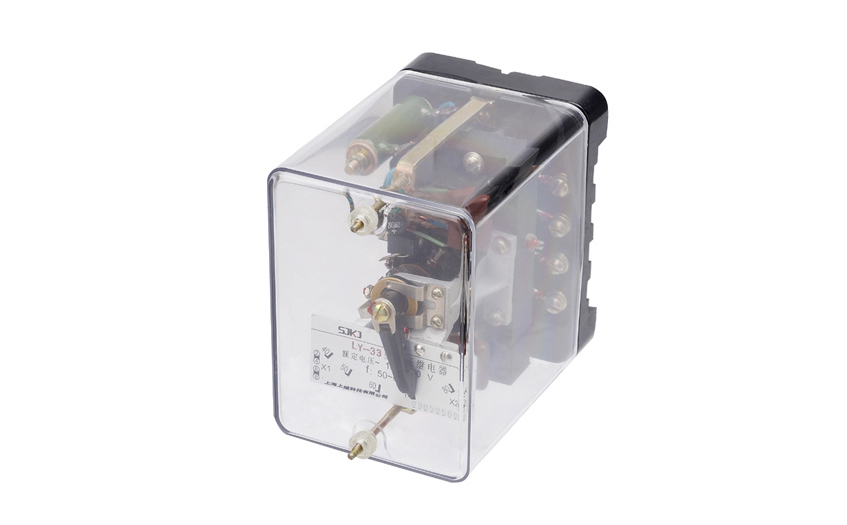

一、LY-33電壓繼電器的介紹

電壓繼電器是輸入量、特性量為電壓的量度繼電器，分為過電壓繼電器和欠電壓繼電器。前者由于電壓值增加達到整定值而動作，然后處于動后狀態；后者由于電壓值減少達到整定值而動作，然后處于釋放狀態。

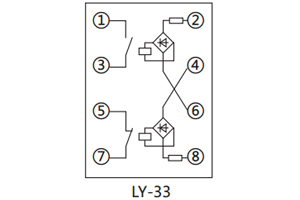

二、LY-33電壓繼電器的接線圖

三、LY-33電壓繼電器的過載能力

當繼電器的線圈并聯時，在最小整定值處，使電壓均勻地自1.05倍整定電壓升至2.2倍整定電壓時，繼電器動合觸點不應有不能工作的抖動。

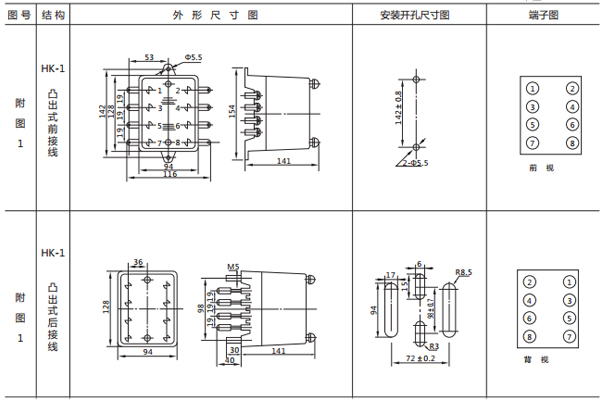

四、LY-33電壓繼電器的開孔尺寸

LY-33采用HK-1殼體，如圖所示

五、LY-33電壓繼電器的參數

●動作時間：繼電器在0.5倍實測動作值時，動作時間不大于0.15s。

●觸點形式：1動合、1動斷、1動合1動斷、2動合、2動斷。

●觸點容量：在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5×104次。輸出觸點長期允許接通電流為5A。
