一、SJ23-12時間繼電器簡述

時間繼電器是電氣控制系統中一個非常重要的元器件，在許多控制系統中，需要使用時間繼電器來實現延時控制。時間繼電器是一種利用電磁原理或機械動作原理來延遲觸頭閉合或分斷的自動控制電器。其特點是，自吸引線圈得到信號起至觸頭動作中間有一段延時。時間繼電器一般用于以時間為函數的電動機起動過程控制。

時間繼電器的主要功能是作為簡單程序控制中的一種執行器件，當它接受了啟動信號后開始計時，計時結束后它的工作觸頭進行開或合的動作，從而推動后續的電路工作。一般來說，時間繼電器的延時性能在設計的范圍內是可以調節的，從而方便調整它的延時時間長短。單憑一只時間繼電器恐怕不能做到開始延時閉合，閉合一段時間后，再斷開，先實現延時閉合后延時斷開，但總體上說，通過配置一定數量的時間繼電器和中間繼電器都是可以做到的。

二、SJ23-12時間繼電器

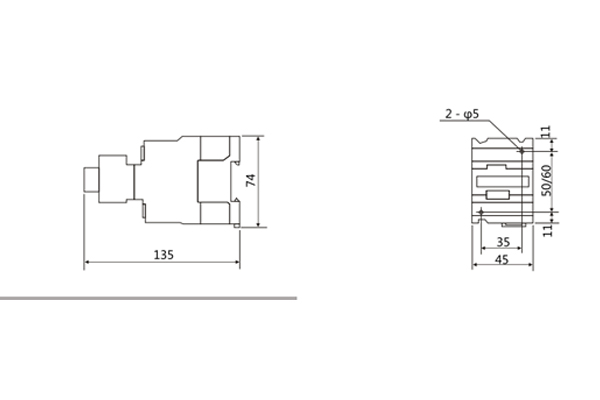

外形及開孔尺寸

三、SJ23-12時間繼電器技術參數

●時間繼電器符合IEC947標準及GB14048標準。

●額定控制容量:交流300VA ,直流60W (延時頭組件30W )。

●繼電器線圈電壓等級:交流380V、220V、110V、 48V、36V. 24V ,直流220V、110V、 60V、 48V、24V、 12V.

●接點**工作電流:交流380V時為0.79A ,直流220V時為0.27A (瞬動)及0.14A (延時)。

●延時重復誤差:≤9%。

●工作電壓:交流為85~110% ,釋放電壓20~70% ;直流工作電壓為80~110% ,釋放電壓為10~ 70%。

●機械壽命不低于500萬次,電壽命100萬次。

四、SJ23-12時間繼電器

結構簡介

 SJ23-12時間繼電器有繼電器主體和延時頭主件兩大部分組成。繼電器主體是一個具有4個瞬時動作接 點的控制繼電器。延時頭主件又有

具有較高的延時精度。
氣動延時機構,延時動作接點及傳動構件等三部分構成。本系列時間繼電器為空氣式延時繼電器,采用“平面型圓盤可調空氣道延時結構”

五、SJ23-12時間繼電器

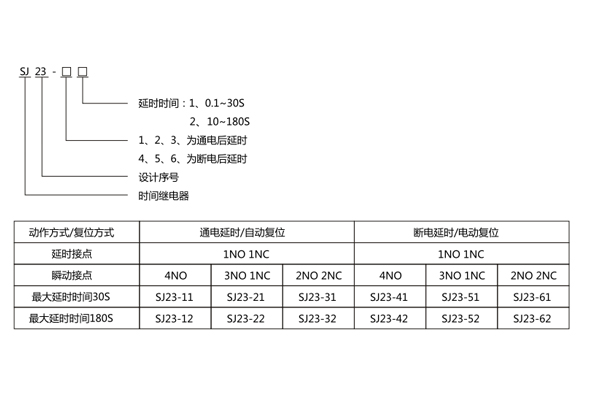

型號命名及含義

六、SJ23-12時間繼電器概述

 SJ23-12空氣式時間繼電器(以下簡稱延時繼電器) , 適用交流50或60Hz電壓至660V或直流電壓至220V的控制電路作為控制時間的元
件,以延時接通或分斷電路。
