一、JY8-21電壓繼電器的概述

電壓繼電器是輸入量、特性量為電壓的量度繼電器，分為過電壓繼電器和欠電壓繼電器。前者由于電壓值增加達到整定值而動作，然后處于動后狀態；后者由于電壓值減少達到整定值而動作，然后處于釋放狀態。

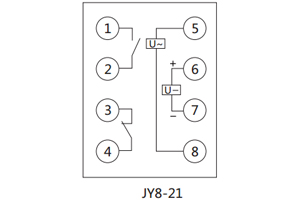

二、JY8-21電壓繼電器的接線圖

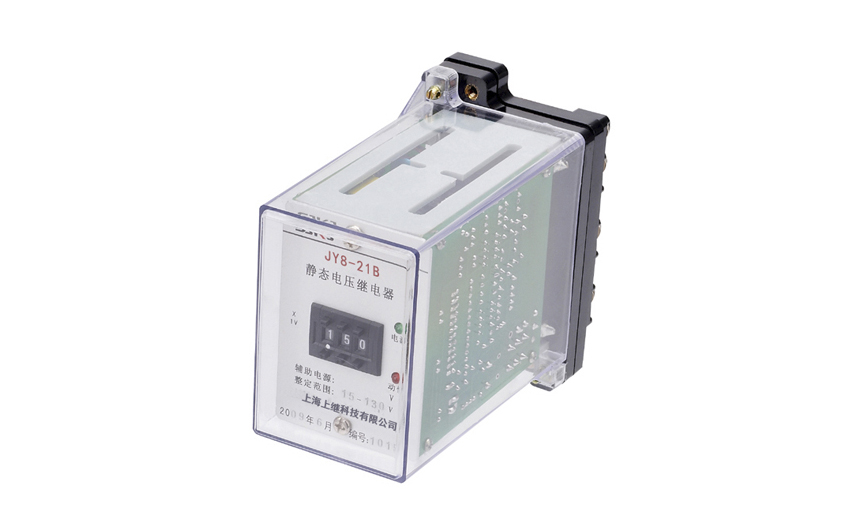

三、JY8-21電壓繼電器的結構

電壓繼電器分為凸出式固定結構，凸出式插拔式結構，嵌入式插拔結構等，并有透明的塑料外罩，可以觀察繼電器的整定值和規格等。

電壓繼電器磁系統有兩個線圈，線圈出頭接在底座端子上，用戶可以根據需要串并聯，因而可使繼電器整定范圍變化一倍。

電壓繼電器銘牌的刻度值及額定值對于電流繼電器是線圈串聯時的電流(以A為單位)，對于電壓繼電器是線圈并聯時的電壓(以V為單位)。轉動刻度盤上的指針，以改變游絲的反作用力矩從而可以改變繼電器的動作值。

四、JY8-21電壓繼電器的調試方法

1. 繼電器在使用前應檢查有無在運輸中產生的損壞，即將繼電器整定在第一整定點上，用手將可動系統往磁極方向轉動，然后放開，可動系統應當轉回到原來位置，直到止擋。

2. 繼電器重新調整時，必須保證：

a. 可動系統的軸向活動量在0.15～0.25mm之間；

b. 動片和磁極間的氣隙應均勻，在任何動作情況下，動片和磁極不應相碰；

c. 在動作過程中，可動系統不得停滯在中間位置；

d. 當指針由第一刻度旋向**刻度時，游絲各圈不得相碰；

e. 當觸點在打開位置時，動靜觸點間總氣隙不小于1.5mm；

f. 靜觸點片和限制片間的間隙為0.1mm～0.3mm。

3. 繼電器最小整定值的調整，主要是改變游絲的反作用力的大小，**整定值的調整主要是改變動片和磁極間的氣隙等。

五、JY8-21電壓繼電器的開孔尺寸
