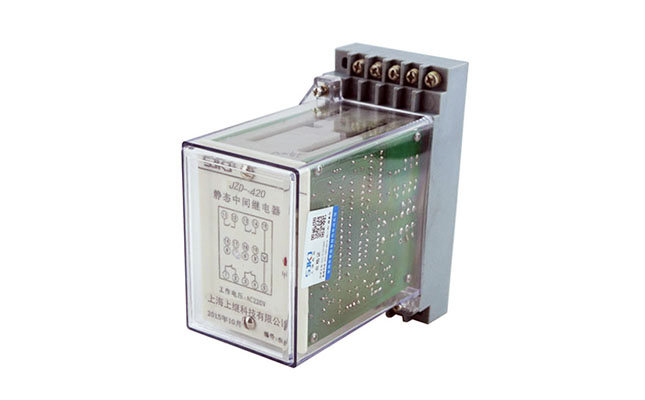

一、JZD-420靜態中間繼電器

用途

可調延時中間繼電器用于直流或交流操作的各種保護和自動控制線路中，作為輔助繼電器，以增加觸點數量和觸點容量。可根據需要自由調節通電延時或斷電延時的時間。

二、JZD-420靜態中間繼電器技術條件

1、環境基準條件

環境溫度: 20°C±2°C

相對濕度:45%~74%

大氣壓力:80Kpa~106Kpa

2、正常使用條件

環境溫度:-25°C~+40°C

環境相對濕度:不大于90%

大氣壓力:80Kpa~110Kpa

存儲和運輸過程中的極限溫度: -25°C~75°C

使用地點的海拔高度:不高于2500米

使用環境的周圍介質無爆炸危險品;不含有腐蝕性氣體;所含導電塵埃的濃度不應使絕緣水平降低到允許值以下。

3、 繼電器額定值  額定電壓值:48V, 110V, 220V, AC, DC, 380VAC。

4、觸點容量  在電壓不大于250V,功率因數cosΦ為1.0的交流電路中,可分斷10A。

直流:普通型:接通DC220V, 10A;斷開DC220V,τ=5mS, 50W負載。

B型:接通DC220V, 10A;斷開DC250V, τ=5mS, 500W大容量角空點,極限容量為1500W。

5、 保持值  0.7 ~ 1.2倍額定電壓   JZ-系列快速中間繼電器動作時間和返回時間不大于15mS。

6、 功耗  在額定電壓下不大于6W。

7、絕線電阻  用1000V揺表測量各引出端子對外殼鎖緊螺釘之間絕緣電阻不小于10MΩ。8絕緣電壓  各引出端子對外殼鎖緊螺釘能承受工頻2000V,同組觸點之間能承受工頻1000V,歷時一份鐘試驗,無擊穿。

8、電壽命  A型: DC250V回路,切斷電流,τ=5mS, 50W, 10?次以上;

B型: DC250V回路,切斷電流τ=5mS, 500W, 10⁴次以上; 1500W, 10³次。

9、機械壽命  觸點無負荷300萬次以上。

三、JZD-420靜態中間繼電器

電磁兼容

A，震蕩波抗擾度檢驗符合IEC60255-22-1:1988的規定:III級;

B，靜電放電抗擾度檢驗符合IEC60255-22-2:1996的規定:III級;

C，射頻電磁場輻射抗擾度檢驗符合IEC60255-22-2:1989的規定:III級;

d，電快速瞬變脈沖群抗擾度檢驗符合IEC60255-22-4:1992的規定:IV級;

e，浪涌抗擾度檢驗符合IEC60255-22-5:2002的規定:III級;

f，射頻傳導抗擾度檢驗符合IEC60255-22-6:2001的規定:III級;

g，工頻抗擾度檢驗符合IEC50255-22-7:2003的規定:A級;

h，工頻磁場抗擾度檢驗符合IEC61000-4-8:1993的規定:V級;

i，脈沖磁場抗擾度檢驗符合IEC61000-4-9:1993的規定:IV級;

j，阻尼震蕩磁場抗擾度檢驗符合IEC61000-4-10:1993的規定:IV級;

K，諧波電流發射限值檢驗符合IEC61000-3-2:2001的規定:A級;

l，電壓波動和閃爍的限制檢驗符合IEC61000-3-3:1994的規定;

m，傳導發射限值檢驗符合IEC60255-25:2000的規定。

四、JZD-420靜態中間繼電器

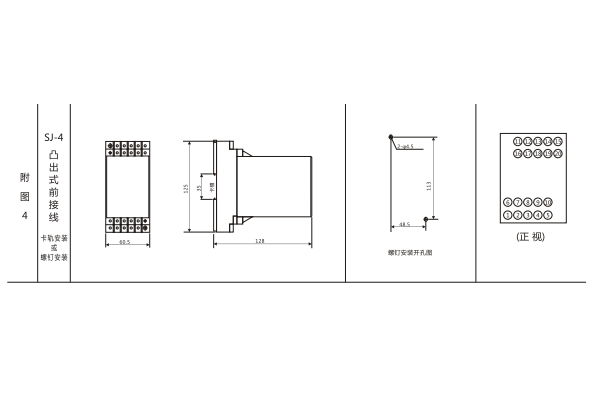

外形及開孔尺寸

五、JZD-420靜態中間繼電器

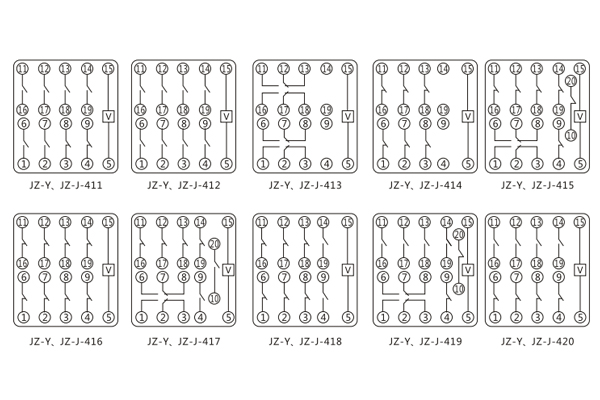

內部接線圖及外引接線圖

六、JZD-420靜態中間繼電器

結構原理

⒈線圈裝在"U"形導磁體上，導磁體上面有一個活動的銜鐵，導磁體兩側裝有兩排觸點彈片。在非動作狀態下觸點彈片將銜鐵向上托起，使銜鐵與導磁體之間保持一定間隙。當氣隙間的電磁力矩超過反作用力矩時，銜鐵被吸向?qū)Т朋w，同時銜鐵壓動觸點彈片，使常閉觸點斷開常開觸點閉合，完成繼電器工作。當電磁力矩減小到一定值時，由于觸點彈片的反作用力矩，而使觸點與銜鐵返回到初始位置，準備下次工作。

⒉本繼電器的"U"形導磁體采用雙鐵心結構，即在兩個邊柱上均可裝設線圈。對于DZY、DZL和DZJ型
