一、DZJ-12中間繼電器的介紹

用于繼電保護與自動控制系統中，以增加觸點的數量及容量。 它用于在控制電路中傳遞中間信號。中間繼電器的結構和原理與交流接觸器基本相同，與接觸器的主要區別在于：接觸器的主觸頭可以通過大電流，而中間繼電器的觸頭只能通過小電流。所以，它只能用于控制電路中。 它一般是沒有主觸點的，因為過載能力比較小。所以它用的全部都是輔助觸頭，數量比較多。新國標對中間繼電器的定義是K，老國標是KA。一般是直流電源供電。少數使用交流供電。

二、DZJ-12中間繼電器的參數

●額定電壓：AC380V、220V、110V。

●觸點形式：DZJ-11，三動合三轉換；DZJ-12，六動合。

● 動作電壓：不大于額定電壓的80％。

● 返回電壓：不小于額定電壓的5％。

● 動作時間：在額定電壓下不大于0.05s。

● 功率消耗：在額定電壓下不大于5VA。

● 觸點容量：在電壓不超過250V,電流不超過lA的直流有感負荷電路(時間常數為5±0.75ms)中，繼電器的觸點斷開容量為50W；在電 壓不超過250V,電流不超過lA的交流電路(功率因0.4±0.1)中，繼電器觸點能斷開容量為250VA。輸出觸點在上述規定的負荷條件下，產品 能可靠動作及返回5×104次。觸點長期允許通過電流不大于5A。

● 介質強度：繼電器所有電路連在一起與外露的非帶金屬部分或外殼之間以及在觸點回路對線圈回路之間應能耐受交流2000V，歷時 1min的試驗電壓而無擊穿閃絡現象；不同觸點組之間應能耐1000V的試驗電壓，歷時1min。

三、DZJ-12中間繼電器的接線圖

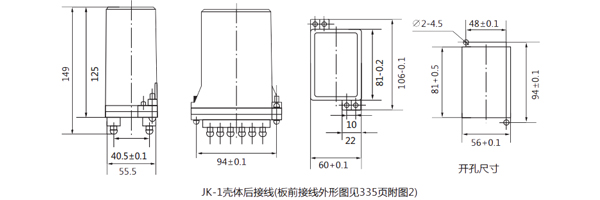

四、DZJ-12中間繼電器的開孔尺寸

五、DZJ-12中間繼電器的額定值

電壓額定值：額定電壓DC:12V、24V、48V、110V、220V; AC:110V、220V、380V。

動作值：動作電壓直流應不大于額定電壓70%，交流應不大于額定電壓75%；

返回值：返回電壓應不小于10%額定電壓。

動作時間和返回時間不大于15ms。
