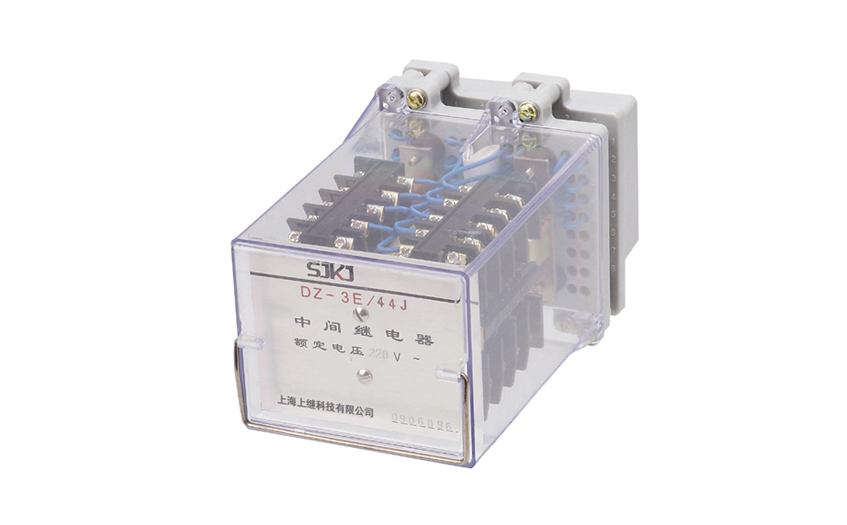

一、DZ-3E/77中間繼電器的應用范圍

DZ-3E/77中間繼電器是一種電磁型螺管式多觸點交、直流輔助繼電器。用于繼電保護與自動控制系統中，以增加觸點的數量及容量。 DZ-3E型用于直流回路, DZ-3E/J型用于交流回路。

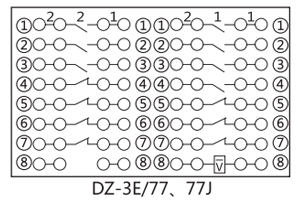

二、DZ-3E/77中間繼電器的接線圖

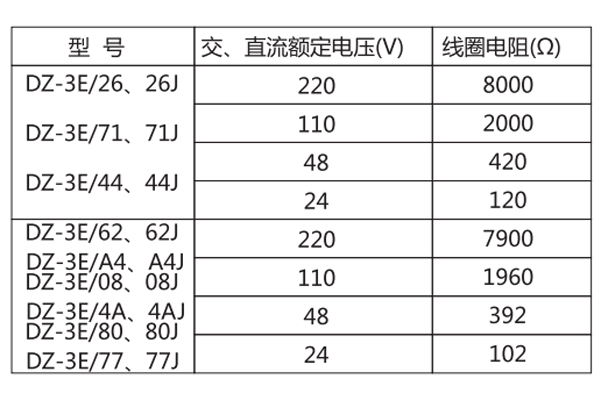

三、DZ-3E/77中間繼電器的參數

額定電壓：AC220V、110V、48V、24V；DC220V、110V、48V、24V。

接點形式： 8動合; 6動合2動斷; 4動合4動斷; 2動合6動斷; 8動斷; 7動合1動斷; 10動合4動斷; 4動合10動斷; 7動合7動斷。

動作值：直流繼電器動作電壓不大于70%額定電壓;交流繼電器動作電壓不大于85%額定電壓。

動作時間：不大于50ms。

功率消耗：不大于11W。

觸點容量：在電壓不超過250V,電流不超過5A,時間常數為5±0.75ms的直流有感負荷電路中,產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下,產品能可靠動作及返回5x104次。輸出觸點長期允許接通電流為5A。

介質強度：產品各導電端子連在一起,對外露的非帶電金屬部分或外殼之間,能承受2000V(有效值)50Hz的交流電壓歷時1分鐘試驗而無絕緣擊穿或閃絡現象。

四、DZ-3E/77中間繼電器的結構

⒈線圈裝在"U"形導磁體上，導磁體上面有一個活動的銜鐵，導磁體兩側裝有兩排觸點彈片。在非動作狀態下觸點彈片將銜鐵向上托起，使銜鐵與導磁體之間保持一定間隙。當氣隙間的電磁力矩超過反作用力矩時，銜鐵被吸向導磁體，同時銜鐵壓動觸點彈片，使常閉觸點斷開常開觸點閉合，完成繼電器工作。當電磁力矩減小到一定值時，由于觸點彈片的反作用力矩，而使觸點與銜鐵返回到初始位置，準備下次工作。

⒉本繼電器的"U"形導磁體采用雙鐵心結構，即在兩個邊柱上均可裝設線圈。對于DZY、DZL和DZJ型只裝一個線圈，而對于DZB，DZS，DZK型可根據需要在另一個鐵心上裝以保持線圈或延時用阻尼片等。從而使線圈類型大不相同的繼電器都通用一個導磁體。

3.中間繼電器原理和交流接觸器一樣，都是由固定鐵芯、動鐵芯、彈簧、動觸點、靜觸點、線圈、接線端子和外殼組成。

五、DZ-3E/77中間繼電器的特點

⒈靜態中間繼電器采用線圈電壓較低的多個優質密封小型繼電器組合而成，防潮、防塵、不斷線，可靠性高，克服了電磁型中間繼電器導線過細易斷線的缺點。

⒉功耗小，溫升低，不需外附大功率電阻，可任意安裝及接線方便。

⒊繼電器觸點容量大，工作壽命長。

⒋繼電器動作后有發光管指示，便于現場觀察。

⒌延時只需用面板上的撥碼開關整定，延時精度高，延時范圍可在0.02-5.00S任意整定。
