一、DLS-35A雙位置繼電器應用范圍

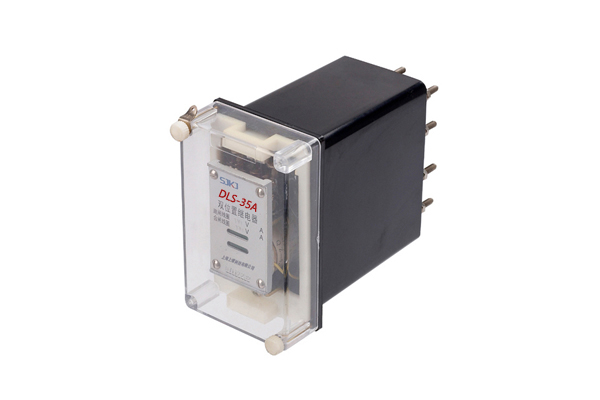

DLS-35A型雙位置繼電器(以下筒稱產品)用于各種保護裝置中,以實現機械閉鎖,并有位置指示。

二、DLS-35A雙位置繼電器接線圖

三、DLS-35A雙位置繼電器開孔尺寸

四、DLS-35A雙位置繼電器工作原理

1.結構

產品由兩個相互聯接的電磁機構、互鎖滑塊機構、位置指示器及觸點系統組成。每個電磁機構由磁軛、線圈及銜鐵組成,互鎖滑塊機構由兩個滑塊及拉簧組成。

2.工作原理

電磁機構的原理同一般的拍合式繼電器,當其中一個電磁機構被激勵時,其電磁線圈產生電磁力矩,吸合銜鐵,銜鐵

帯動互鎖滑塊機構,當去掉激勵量時,由于互鎖機構的作用,使得銜鐵保持在一個位置上,同時,銜鐵帶動了觸點系統,使得觸點也保持在一個位置上。當另一個電磁機構被激勵時,使得銜鐵和觸點系統保持在另一個位置上。而兩個電磁機構不能同時施加激勵量。

當銜鐵動作時,帯動了位置指示器,指示出產品所處的位置。綠牌表示跳閘位置,紅牌表示合閘位置。

五、DLS-35A雙位置繼電器使用條件

1.使用地點周圍環境溫度為-25~40°C;

2.使用地點的大氣壓力為80~106kPa(海拔高度為2km及以下)

3.使用地點周圍空氣相對濕度不大于90% ( 25°C) ;

4.安裝位置偏高其安裝垂直面的任一方向不大于5°;

5.輸入激勵量的變化范圍為100% ~ 110%額定値;

6.使用地點不允許有較強的振動與沖擊 ;

7.使用地點不得有爆炸危險的介質,周圍介質中不應含有腐蝕金屬和破壞絕緣的氣體及導電介質,不允許充滿蒸氣及有較嚴重的霉菌。

8.使用地點應具有防御雨、雪、風、沙的設施;

9.使用地點不允許有較強的外磁感應強度。
