DZJ-10系列中間繼電器有DZJ-11和DZJ-12兩種型號，它作為一種輔助繼電器，用于交流電源系統，以增加觸點數量和觸點容量。

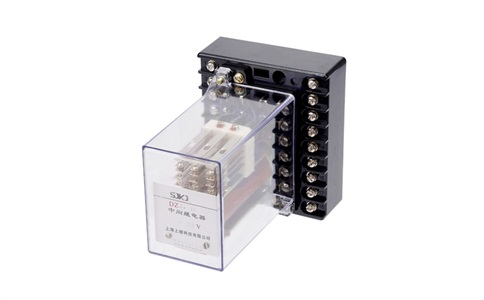

繼電器采用JK-1型殼體，將DZJ-200機芯裝入殼體中，具有透明的殼罩可以清楚觀察到繼電器的內部結構。

繼電器系電磁式繼電器，當交流電壓通過整流塊加在線圈兩端時，銜鐵向閉合位置運動，此時動合觸點閉合，動斷觸點斷開，斷開電源時，銜鐵在接觸片在壓力作用下，返回到原始狀態，動合觸點斷開，動斷觸點閉合。

3.2 動作電壓:不大于額定電壓的80%，不小于額定電壓的30%。

3.3 返回電壓:不小于額定電壓的5%。

3.4 動作時間:在額定電壓下不大于0.05S。

3.5 功率消耗:在額定電壓下不大于5VA。

3.6 觸點斷開容量

3.6.1在電壓不超過220V、電流不超過1A 的直流有感負荷電路(時間常數為5+0.75ms)中,繼電器的觸點能斷開50W。

3.6.2 在電壓不超過250V、電流不超過1A 的交流電路(功率因數為0.4±0.1)中,繼電器的觸點能斷開250VA。

3.6.3 觸點長期允許通過電流不大于5A。

4 調試方法

4.1觸點間隙:動合觸點不小于1.5mm,動斷觸點不小于1mm。觸點超行程不小于0.3mm。

4.2 調整觸點片壓力可以改變動作值和返回值。

5 訂貨須知

訂貨時應指明:

a.繼電器的名稱和型號;

b.安裝方式: 凸出式后接線或凸出式前接線;

c.額定電壓

d.訂貨數量

e.交貨地址。
