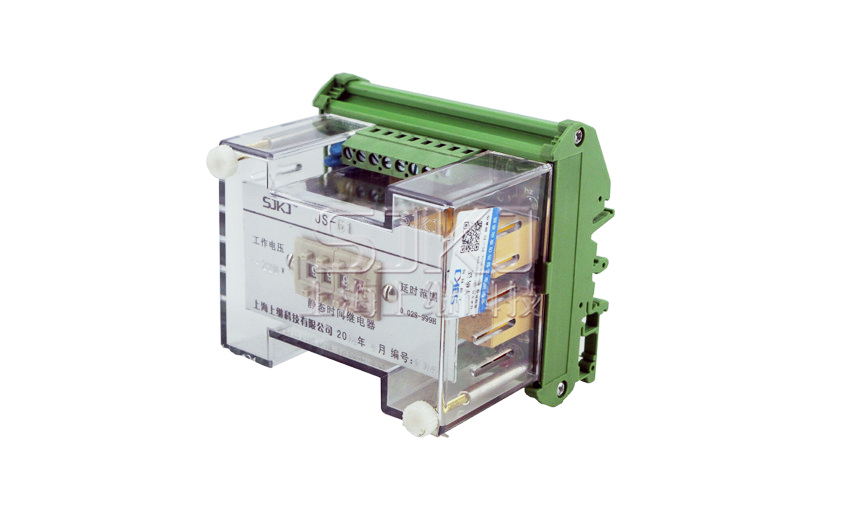

JS-G6型端子排靜態時間繼電器概述

JS-G6端子排靜態時間繼電器采用英晶震蕩器和大規模CMOS集成專用電路，其延時精度遠高于電磁型時間繼電器和RC型時間繼電器，為電力系統繼電器保護縮短主保護和后備保護時間差提供保證,且整定范圍更大，極差更小，直觀方便，從0.02s到999h范圍內都可以任意整定，均能保證精度，無須效驗。主要用于各種保護和自動控制線路中，使控制元件的動作得到可靠的延時。

JS-G6端子排靜態時間繼電器工作原理

JS-G6端子排靜態時間繼電器采用大規模CMOS專用集成電路。上電瞬間，晶振起振，CPU復位，從零開始正向計數，同時讀取拔盤的設定值的時基常數；當計數值與設定值同時，輸出高電平，驅動三極管，出口繼電器動作，且利用觸點自保持，以保證不發生抖動，當電源消失，出口繼電器則返回。

 JS-G6端子排靜態時間繼電器內部端子外引圖及安裝開孔尺寸
