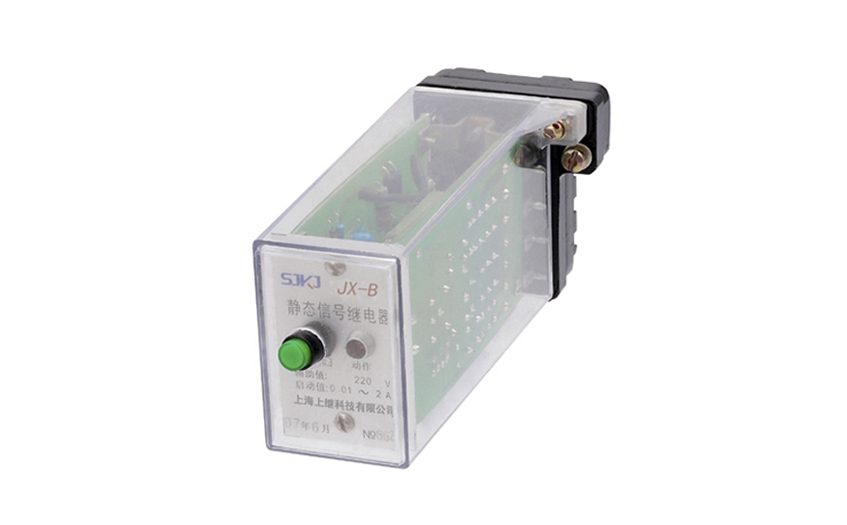

一、JX-B/3信號繼電器的概述

繼電器是自動控制系統中常用的器件，它用于接通和斷開電路，用以發布控制命令和反映設備狀態，以構成自動控制和遠程控制電路。各個領域的自動控制無一不采用繼電器。鐵路信號技術中廣泛采用的繼電器，稱為信號繼電器（在信號系統中，可簡稱繼電器），是鐵路信號中的重要部件。它無論作為繼電式信號系統的核心部件，還是作為電子式或計算機式信號系統的接口部件，都發揮著重要的作用。繼電器的動作的可靠性直接影響到信號系統的可靠性和安全性。

二、JX-B/3信號繼電器的特點

1.動作速度相當快，能很好地與采用真空開關（動作迅速)的跳合閘回路配合，準確反應動作信號。

2.可滿足當前建立無人值班室的要求，該繼電器既能遠方電動復歸又能現場手動復歸。

3.帶有多組動合觸點，同時可滿足現場信號指示及遙信等要求。

4.采用進口磁保持小中間作為出口，繼電器動作后即使直流消失也能保持動作狀態。

5.具有寬電流動作范圍，從0.02A至2A繼電器均能準確動作，且動作后線圈內阻極低，用戶在誰家中可不必考慮。同時有電壓動作型。

6.具有延時自動復歸功能規格的信號繼電器，在發出5，秒~10秒（可調）信號后，自動復歸，省去了工作人員的操作。

7.具有多種外殼形式及短暫接線，可替代DX-30系列、DX-8、8G系列、DXM-2A、DX-11、11A系列信號繼電器。

8.防振性極強，并可任意安裝。

9.動作指示信號鮮明，壽命長。

三、JX-B/3信號繼電器的技術數據

1.額定值

電壓型額定工作電壓：DC220V、110V; 交流信號繼電器可根據客戶要求定做。

電流型額定工作電流：10mA~2A；如有特殊要求可定做。

2.動作值

電壓型：不大于70%額定電壓；

電流型：不大于90%額定電流。

3.動作時間：在額定工作狀態不大于20mS。

4.觸點容量

繼電器輸出電器的觸點斷開電壓不大于250V，時間常數為5±0.75mS的直流有負荷電路為50W，電壓不大于250V的交

流電路（功率因數COSΦ為0.4±0.1)為250VA。繼電器觸點可長期接頭2A。

5.介質強度：繼電器各導電端子連在一起對外露的非帶電金屬部分或外殼之間，能承受2000V（有效值），50Hz的交流 電壓，歷時1分鐘試驗而無絕緣擊穿或飛弧現象。

6.絕緣電阻：繼電器各導電端子連在一起對外露的非帶電金屬部分或外殼之間，用開路電壓500V的兆歐表測量其絕緣電阻 不小于300MΩ。

7.功率消耗：功率消耗不大于10W。

8.電壽命：繼電器觸點接于規定容量的電流負荷中，能可靠動作及返回，電壽命105次。

9.機電壽命：繼電器不接負荷能可靠動作及返回，其機械壽命為106次。

10.抗干擾性能：繼電器的抗干擾符合DL478-92《靜態繼電保護及安全自動裝置通用技術條件》。

四、JX-B/3信號繼電器的開孔尺寸

JX-B采用JK-5殼體，如圖所示

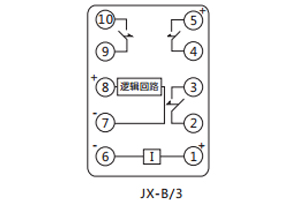

五、JX-B/3信號繼電器的接線圖
