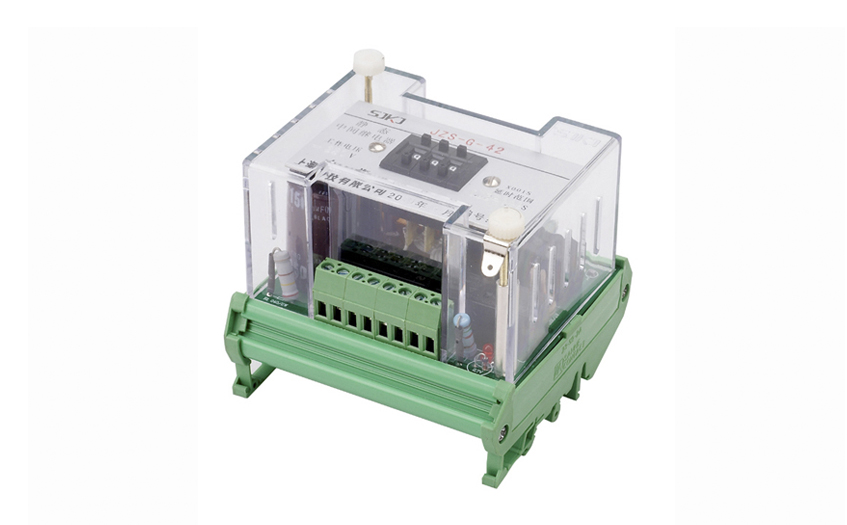

一、JZS-G-22中間繼電器的介紹

用于繼電保護與自動控制系統中，以增加觸點的數量及容量。 它用于在控制電路中傳遞中間信號。中間繼電器的結構和原理與交流接觸器基本相同，與接觸器的主要區別在于：接觸器的主觸頭可以通過大電流，而中間繼電器的觸頭只能通過小電流。所以，它只能用于控制電路中。 它一般是沒有主觸點的，因為過載能力比較小。所以它用的全部都是輔助觸頭，數量比較多。新國標對中間繼電器的定義是K，老國標是KA。一般是直流電源供電。少數使用交流供電。

二、JZS-G-22中間繼電器的特點

1、JZS-G-22可調延時中間繼電器采用線圈電壓較低的多個優質密封小型繼電器組合而成,防潮、防塵、不斷線,可靠性高,克服了電磁型中間繼電器導線過細易斷線的缺點;

2、功耗小、溫升低、不需外附大功率電阻;

3、繼電器觸點容量大,工作壽命長;

4、繼電器動作后有發光管顯示,便于現場觀察;

5、延時只需用面板上的拔碼開關整定,延時精度高,延時范圍可以0.02~9.99s任意整定.

三、JZS-G-22中間繼電器的結構

⒈線圈裝在"U"形導磁體上，導磁體上面有一個活動的銜鐵，導磁體兩側裝有兩排觸點彈片。在非動作狀態下觸點彈片將銜鐵向上托起，使銜鐵與導磁體之間保持一定間隙。當氣隙間的電磁力矩超過反作用力矩時，銜鐵被吸向導磁體，同時銜鐵壓動觸點彈片，使常閉觸點斷開常開觸點閉合，完成繼電器工作。當電磁力矩減小到一定值時，由于觸點彈片的反作用力矩，而使觸點與銜鐵返回到初始位置，準備下次工作。

⒉本繼電器的"U"形導磁體采用雙鐵心結構，即在兩個邊柱上均可裝設線圈。對于DZY、DZL和DZJ型只裝一個線圈，而對于DZB，DZS，DZK型可根據需要在另一個鐵心上裝以保持線圈或延時用阻尼片等。從而使線圈類型大不相同的繼電器都通用一個導磁體。

3.中間繼電器原理和交流接觸器一樣，都是由固定鐵芯、動鐵芯、彈簧、動觸點、靜觸點、線圈、接線端子和外殼組成。

四、JZS-G-22中間繼電器的技術數據

1、額定值:額定電壓DC/AC48V、110V、220V、 AC380V;

2、動作值:動作電壓直流應不大于額定電壓75% ,交流應不大能額定電壓80% ;

3、動作時間:不大于20ms;

4、觸點容量:在電壓不超過250V,電流不超過1A,時間常數為5ms±0.75ms直流有感負荷電路中, 斷開容量為 50W;在電壓不超過250V,電流不超過5A,功率因數為cosΦ0.4±0.1的交流電路中, 斷開容量為500VA。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回10萬次。輸出觸點長期允許接通電流為5A；

5、功率消耗:在額定電壓下不大于5W/5VA；

6、能耐壓:繼電器所有電路對外殼及非帶電金屬部分,以及電氣無聯系的各電路之間耐受交流50HZ電壓2KV歷時1min試驗無擊穿。

五、JZS-G-22中間繼電器的額定值

電壓額定值：額定電壓DC:12V、24V、48V、110V、220V; AC:110V、220V、380V。

動作值：動作電壓直流應不大于額定電壓70%，交流應不大于額定電壓75%；

返回值：返回電壓應不小于10%額定電壓。

動作時間和返回時間不大于15ms。
