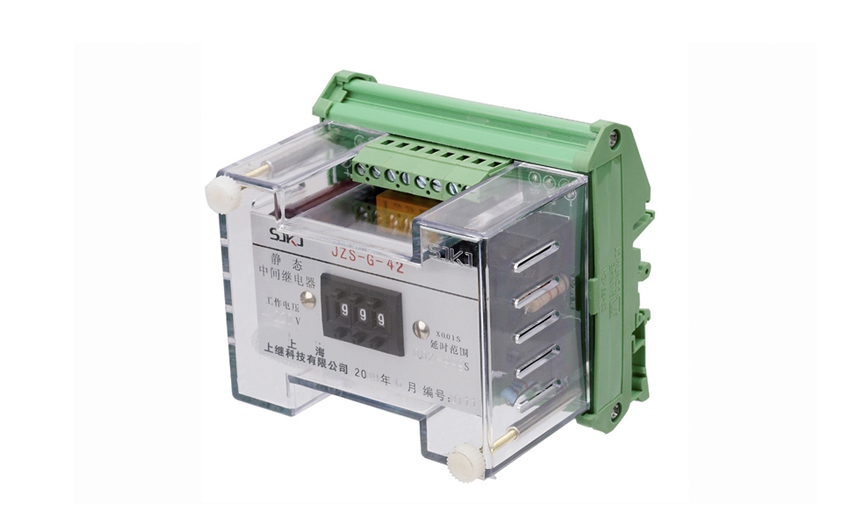

一、JZS-G-51中間繼電器的說明

中間繼電器在繼電保護中和自動控制系統中是一個多用的自動遠動電器。中間繼電器因為有良好的電隔離.至使控制方和被控方無電器上的連接,而達到安全控制目的。

二、JZS-G-51中間繼電器的參數

1、額定值:額定電壓DC/AC48V、110V、220V、 AC380V;

2、動作值:動作電壓直流應不大于額定電壓75% ,交流應不大能額定電壓80% ;

3、動作時間:不大于20ms;

4、觸點容量:在電壓不超過250V,電流不超過1A,時間常數為5ms±0.75ms直流有感負荷電路中, 斷開容量為 50W;在電壓不超過250V,電流不超過5A,功率因數為cosΦ0.4±0.1的交流電路中, 斷開容量為500VA。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回10萬次。輸出觸點長期允許接通電流為5A；

5、功率消耗:在額定電壓下不大于5W/5VA；

6、能耐壓:繼電器所有電路對外殼及非帶電金屬部分,以及電氣無聯系的各電路之間耐受交流50HZ電壓2KV歷時1min試驗無擊穿。

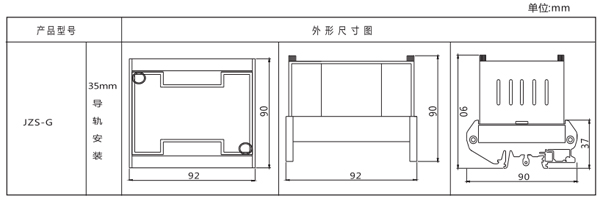

三、JZS-G-51中間繼電器的開孔尺寸

四、JZS-G-51中間繼電器的結構

⒈線圈裝在"U"形導磁體上，導磁體上面有一個活動的銜鐵，導磁體兩側裝有兩排觸點彈片。在非動作狀態下觸點彈片將銜鐵向上托起，使銜鐵與導磁體之間保持一定間隙。當氣隙間的電磁力矩超過反作用力矩時，銜鐵被吸向導磁體，同時銜鐵壓動觸點彈片，使常閉觸點斷開常開觸點閉合，完成繼電器工作。當電磁力矩減小到一定值時，由于觸點彈片的反作用力矩，而使觸點與銜鐵返回到初始位置，準備下次工作。

⒉本繼電器的"U"形導磁體采用雙鐵心結構，即在兩個邊柱上均可裝設線圈。對于DZY、DZL和DZJ型只裝一個線圈，而對于DZB，DZS，DZK型可根據需要在另一個鐵心上裝以保持線圈或延時用阻尼片等。從而使線圈類型大不相同的繼電器都通用一個導磁體。

3.中間繼電器原理和交流接觸器一樣，都是由固定鐵芯、動鐵芯、彈簧、動觸點、靜觸點、線圈、接線端子和外殼組成。

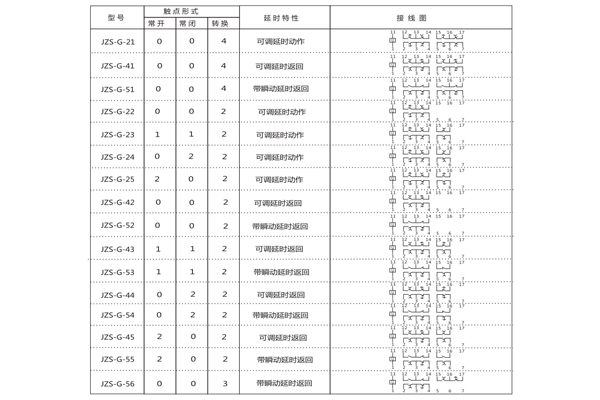

五、JZS-G-51中間繼電器的觸點性能

觸點斷開容量，交流：10A,250V AC;直流10A，28V DC。

觸點**切換功率，交流：1800VA；直流：360W。

觸點長期允許閉合電流：裝置輸出觸點長期允許閉合電流為5A。

觸點電氣壽命：輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回50000次。
